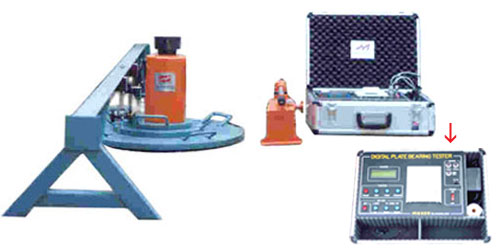

SJ-4452 디지탈 평판 재하 시험기 (Digital Plate Bearing Test
Set)
| |
|
|
|
|
|
SJ-4452 |
|
●본 시험장치는 도로의 노상, 노반 등의
지지력계수를 구하는 시험에 사용하며, 지지력계수라는 것은
침하량으로 그 때의 하중강도를 나눈 값을 말한다. 시험하중 및 침하량의 표시부는
LCD를 사용하여
판독이 쉽고, 데이터를 자동으로 수집하여 프린터 하며, 배터리 구동방식이라 현장에서 사용하기가
편리하다 |
|
형 식 |
디지털 표시 및 프린터 기록형 |
|
최대 용량 |
50 tf (500 kn) |
|
재하 방식 |
분리형 유압잭 재하방식
유압 실린더 - Single Acting Type (Spring Return)
유압 실린더 - Stroke 150 mm
유압 펌프 - Hydraulic
Hand Pump
연결 호스 - High Pressure Hose 2 m |
|
재 하 판 |
300 mm, 400 mm, 750 mm
3종 |
|
지 지 대 |
2단 조립식 / Magnetic Holder-2개 첨부
30 H x 45 W x 300 L
cm |
|
측정기 크기 |
460 x 360 x 180 mm
휴대형 / 알루미늄-케이스 |
|
인디케이터 |
디지털 표시방식 - 하중 (kgf) 및 침하량
(0.01 mm)
침하량 1 (左) + 침하량 2 (右) 표시 |
|
측정 센서 |
하중-Pressure Transducer /
침하량-Potentiometer |
|
프 린 터 |
1) 측정년월일
2) 시간
3) 시험번호
4) 재하판 지름 및 면적
5)
재하하중 값
6) 침하량 값 (Elong 1 및 2, Av.)
5) 지지력 계수 |
|
구동 방식 |
배터리 충전식 (충전시는 AC, 단상,
220V) |
|
