SUT-CM Series 컴퓨터제어 만능재료시험기
(Computer Control Universal Testing Machine)

모             델

  Model

SUT-CM 01

SUT-CM 05

SUT-CM 2

최  대  용  량

  Max. Capacity

1 kN(100 kgf)

5 kN(500 kgf)

2 kN(2 tf)

최대인장거리

  Max. Test Space

900 mm

하  중  정  도

  Load measure

FS 0.1 % 이내

시  험  속  도

  Test Speed

1~500 mm/min

유효지주간격

  Columns Space

500 mm

구  동  방  식

  Operation

AC Servo Motor 구동 방식

스     크     류

  Screw

고정밀 Ball Screw

하중감지장치

  Load Sensor

Load Cell

본체부   크기

  Dimension

100×60×180 cm

100×70×180 cm

표  준  부  품

  Accessories

인장시험용 Chuck, 압축시험용 Plate, 밴딩시험용 Device

모             델

  Model

SUT-CM 5

SUT-CM 10

SUT-CM 20

최  대  용  량

  Max. Capacity

50 kN(5 tf)

100 kN(10 tf)

200 kN(20 tf)

최대인장거리

  Max. Test Space

800 mm

하  중  정  도

  Load measure

FS 0.1 % 이내

시  험  속  도

  Test Speed

1~500 mm/min

1~250 mm/min

유효지주간격

  Columns Space

500 mm

550 mm

구  동  방  식

  Operation

AC Servo Motor 구동 방식

스     크     류

  Screw

고정밀 Ball Screw

하중감지장치

  Load Sensor

Load Cell

본체부   크기

  Dimension

100×70×180 cm

110×70×220 cm

표  준  부  품

  Accessories

인장시험용 Chuck, 압축시험용 Plate, 밴딩시험용 Device

  별도 구입품 Option

Computer

Hard Ware

  CPU

  Pentium 866 MHz

  Main Memory

  128 MB 이상

  H.D.D.

  30 GB

  F.D.D.

  1.44 MB (3.5")

  Monitor

  Color 15 inch

  CD Rom

  52 X 이상

  Case

  Middle Tower

  Key Board

  103 Key

  Printer

  Ink Jet Type (80 Columns)

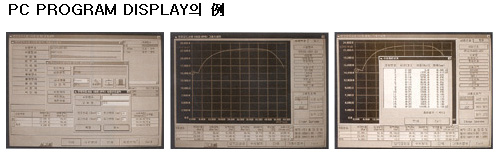

Soft Ware

  시험조건의 입력

  ① 로트번호, ② 날짜, ③ 시험자, ④ 환경조건 등

  시험조건 선택

  ① 하중, ② 규격, ③ 시편종류, ④ 시험방법,
  ⑤ 표점거리 등

  시험결과 처리

  ① 모니터 - 그래프, 시험상황 표시 및 자료저장
  ② 프린터 - 그래프, 시험결과 및 내용 인쇄

  프린터 표시

  ① 로트번호, ② 날짜, ③ 시험자, ④ 환경조건,
  ⑤ 규격, ⑥ 시험편종류, ⑦ 표점거리,
  ⑧ 최대하중, ⑨ 항복하중, ⑩ 항복강도,
  ⑪ 평균값 및 시험횟수

  시험값 처리

  로트별 시험값 저장 등

신   율   계

  고무용 : Rotary Encoder Type, 금속용 : Linear Sensor Type

기 록 장 치

  X-T Recorder, X-Y Recorder
