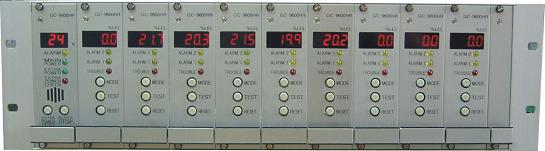

다회로용 가연성 & 독성, 산소 GAS MONITORING SYSTEM
(GC-9600RX)
|
|
|
GC-9600RX  |
|
업현장에서 발생하는 각종 가연성 산소,유독성 가스
감지기를 중앙 집중식으로
감지기에서 전송된 신호를 받아 연속적으로 가스의 누출량을 디지탈로
표시한다.
|
|
- H2, CL2, NH3, CO, HCN, H2S, NO3, SO2, O2,
NO2, HCI, IPA, 등 특수가스 LPG, LNG, 각종 가연성가스 |
|
- 4~20mA표준 전류신호 출력, RS-485로 각 동작 상황 및 측정값을
전송하므로 GAS VISION,
MONITORING SYSTEM에 연결 사용이 가능 |
|
- 국제 규격의 19"RACK TYPE의 다회로(1-N개)용으로 각각의 독립된
제어 유니트로 구성, 추가 확장 및 A/S가 용이한 구조 |
|
- 내압 방폭형(EX dⅡC T4), 전자파 장해 검정 합격(EMS)
|
|
- 국산 개발품으로 신속하고 정확한 서비스,고품질,합리적 가격,풍부한 현장경험,
저렴한 유지관리비 |
|
- 가스시설물, 화학공장, 정유공장, 탄광, 주차설비, 빌딩관리, 터널,
가스저장소,반도체공장, 선박,항공 등 산업현장에 폭넓게 활용 | |
|
Gas Monitor |
전원 및 경보 유니트
GC-9600HP |
농도 제어 유니트
GC-9600HR |
|
구조 및 형태 |
DIN TYPE |
DIN TYPE |
|
입 력 신 호 |
|
4-20mA DC / Full Scale |
|
농 도 표 시 |
|
FND 4-Digits 7-Segment (Small
Size) |
|
농도설정범위 |
|
0.000-9999(Adjustment) 사용자 임의
설정 |
|
경 보 설 정 |
|
1st Alarm Level, 2nd Alarm
Level |
|
(Two Step Adjustment) 사용자 임의 2단계
설정 |
|
경 보 표 시 |
|
Sensor or Cable Fault LED
On |
|
1st Alarm Level |
|
2nd Alarm Level |
|
경 보 해 제 |
Reset (수동복귀, 자동복귀) |
|
경 보 출 력 |
1st, 2nd Alarm Level
Relay Contact |
Sensor or Cable Fault Level Relay
Contact |
|
1st Alarm Level Relay
Contact |
|
2nd Alarm Level Relay
Contact |
|
1st Alarm Level : 12V
DC |
|
출 력 신 호 |
|
4-20mA DC / Full Scale |
|
기 능 |
|
Self Test, Span, Auto Zero, Gas
Mode |
|
|
|
작 동 온 도 |
-20℃ ~ +50℃ |
|
작 동 습 도 |
5 to 95%RH
(NON-Condensing) |
|
확 장 구 조 |
Slot Type Card |
|
재 질 |
STEEL |
|
전 원 |
AC 110V / 220V, 50/60Hz, DC
24V |
|
설 치 방 법 |
Wall Mounting, Standing |
|
