NCM-A-160∼500
|
NCM-A-1000
NCM-X 수준기
| |
|
|
NCM-A &
NCM-D Series  |
|
|
카세토메타(Cathetometer) |
|
●수직 방향의 두점간의 거리를 목적물에서 떨어져 측정하는 비접촉 측정기로서 망원경은 독취현미경
의 경통과 공용으로 배율 5.5×,
시거리1.5～∞까지 입니다.
●아답터 렌즈 (NRM-B,C) 사용으로 140mm～∞까지 측정할 수 있으며, (L경사용 경통도 사용 가능함)
기능으로서는 Rack and Pinion상하이동, 360。 회전미동장치부착, 기준기 2개로 삼각수평 조절이
가능
합니다. | |
|
|

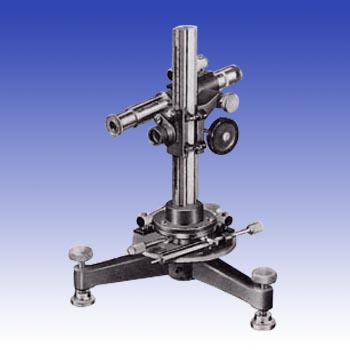

1.ANALOG
TYPE
|
|
MODEL |
NCM-A-160 |
NCM-A-300 |
NCM-A-500 |
|
측 정 범 위 |
0∼160mm |
0∼300mm |
0∼500mm |
|
분 해 능 |
0.01 ㎜ 표시(Vernier에 의해) |
|
높이 , 무게 |
H350mm,
6Kg |
H480mm,
7.5Kg |
H730mm,
11Kg |
|
|
2.DIGITAL TYPE
|
MODEL |
NCM-D-150 |
NCM-D-300 |
NCM-D-500 |
|
측 정 범 위 |
0∼150mm |
0∼300mm |
0∼500mm |
|
분 해 능 |
0.01 ㎜ Digital 표시 |
|
높이 , 무게 |
H350mm,
6.5Kg |
H560mm,
8Kg |
H750mm,
11.5Kg |

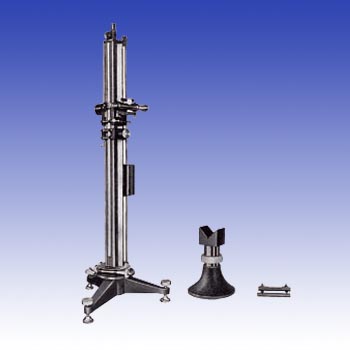

3.카세토메타(Cathetometer) 1000 Type
●수직방향에
0~1,000mm까지의 두점간 거리를 측정함
|
MODEL |
분해능 |
망원경배율
|
시료와의거리
|
조준방식
|
상하이동
|
높이,무게
|
|
NCM-A-1000 |
0.02 ㎜ Analog
Type |
15X,십자선
눈금색인,정립상
|
1.7M∼∞
(수평기 부착)
|
Rack & Pinion식 |
나사미동 부착, BALANCE 이동식 |
H1600mm×600Ø, 약100Kg |
|
NCM-A-1000 |
0.01 ㎜ Digital
Type |
|
NCM-A-1000 |
0.01 ㎜ Counter
Type |
※ NCM-1000은 가로형
Attachment(Option)를 사용하면 종횡 겸용 으로 되며 수준기는 활주면의
수평조절에 사용 합니다.
(MODEL:NCM-X횡형 Attachment/수준기 각 1개)
|
