●고성능 현미경 렌즈의 초점을 구멍에 맞추어 깊이 및 면의 요철의 차를 ±0.05mm이내의 정도로 측정한다.
●Digimatic Indicator의 측정치를 미니프로젝타로 데이타 처리 할 수 있습니다.
●NO 669-R측면용 adaptor를 사용하면 물체의 상하방면 (두께, 높이)의 측정도 가능 합니다.
●수직낙사조명으로 구멍의 중앙의 관찰을 한층 더 편리하도록 합니다.

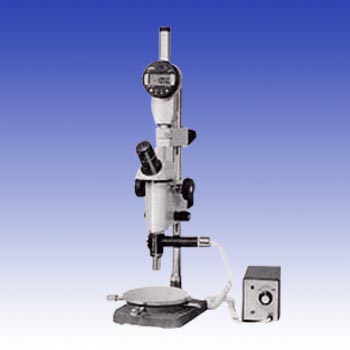

MODEL

NDM

항         목

Hole깊이 측정용

높이, 두께 측정용

총   배   율

100 X

50 X

25 X

측 정 범 위

0∼6.5m/m

0∼14m/m

0∼45m/m

측정정도(㎜)

±0.05 이내

±0.1 이내

0.01

최 소 눈 금

0.01m/m

0.01m/m

0.01m/m

조 명 장 치

   수직 낙사 조명 AC 6V 30W

촛 점 맞 춤

   미동장치 부착, Lock Pinion방식

크기 · 무게

   stage Ø110mm (XY 5mm 이동) 높이 40Cm, 4kg
