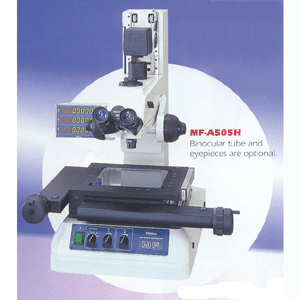

MF-A505/MF-A505H  |
|
|
●MF-A/MF-UA 공구 현미경은 그 성능을 배가시키기 위해 미쓰토요의 비젼 유니트와 조합하여 사용
하거나 PC에서 데이터 관리에 사용할 수 있는 등 확장성이 뛰어나므로 향상된 측정 효율이 보장된다
● 명시야 관찰, 선명하고 무광택의 정립상, 넓은 시야
● 작동 거리가 긴 대물 렌즈는 100X까지 확대 가능(총 배율 : 2000X)
● 투과 조명 및 반사 조명 시스템에 개구 조리개를 표준 사앙으로 제공
●스트로크가 긴 측정에 특히 유용한 퀵 릴리스 시스템
●컬럼의 양쪽에 있는 대형 그립으로 미동/조정 핸들을 사용한 초점 조정
및 측정
●내장 X, Y 축 영점 조정 스위치(Z축은 영점 설정 스위치가 내장되어 있지 않다)
● 비전 측정 시스템으로 업그레이드 하기 위한 비전 유니트 공급 가능
●디지털 카운터
3축(MF-A505H) |
|
|
|
| XY범위 |
50*50mm |
| 디지털 카운터 |
2축 |
| 분해능 |
0.001mm/0.0005mm/0.001mm (변환가능)
|
| 측정 정도(20℃) |
(3+0.02L)㎛ L=로드 되지 않는 경우 측정 길이(mm)
|
| 측정 유니트 |
내장 리니어 스케일 |
| XY 이동범위 |
50*50mm |
| 테이블 치수 |
280*280mm |
| 유효 글래스 크기 |
170*170mm |
| 최대 측정물 무게 |
5kg |
| 최대 측정물 높이 |
150mm |
| 경통 |
단안 경통 및 쌍안 경통 중 선택/(경사각:25˚), 레티클 투과 방법
TV마운트 포함, 옵티컬 패스 비/율(대안렌즈/CCD카메라 :50/50)고정
|
| 대안렌즈(선택사양) |
10X, 필드 No.:24mm)/15X(필드No.:16)/20X(필드No.:12)
|
| 대물렌즈 |
1X, 3X*, 5X, 10X, 20X, 50X, 100X *표준 악세사리 |
| 투과조명 |
조정 가능 개구 조리개 포함/Kodhler조명/12V/50W 할로겐
램프(무단 밝기 조정)
|
| 반사조명 |
조정 가능 개구 조리개 포함/텔레센트릭조명,12V/50W 할로겐
램프(무단 밝기 조정)
|
| 데이터 출력 |
RS-232C 인터페이스 |
| 전원 |
100/110/120/220/230/240V AC,50/60Hz, 160W
|
| 치수(X*D*H) |
555*741*630mm |
| 무게 |
55kg |
선택사양 액세사리
| 176-302 |
단안 경통 |
| 176-303 |
쌍안 경통 |
| 378-857 |
15X 대안 렌즈 세트(시야직경:16mm) |
| 378-858 |
20X 대안 렌즈 세트(시야직경:12mm) |
| 375-036 |
1X 대물 렌즈(W.D. :59mm, N.A.:0.07) |
| 375-034 |
5X 대물 렌즈(W.D. :59.9mm, N.A.:0.11) |
| 375-035 |
10X 대물 렌즈(W.D. :44mm, N.A.:0.18) |
| 375-051 |
20X 대물 렌즈(W.D. :20mm, N.A.:0.42) |
| 375-052 |
50X 대물 렌즈(W.D. :13mm, N.A.:0.55) |
| 375-053 |
100X 대물 렌즈(W.D. :6mm, N.A.:0.7) |
| 375-040 |
디자털 각도 대안 렌즈(10X) |
| 375-043 |
각도 대안 렌즈(10X) |
| 375-044 |
이중상 대안 렌즈(10X) |
| 176-357 |
템플릿 대안 렌즈(10X) |
| 176-351-5 |
경사 표면 조명 유니트 |
| 176-367 |
LED 링 옵틱 조명(백색) |
| 176-368 |
LED 링 옵틱 조명(녹색) |
| 173-343 |
트윈 파이버 옵틱 |
| 176-366 |
파이버 옵틱 링 라이트 조명 |
| 12AAB251 |
ND2 필터(광원용) |
| 12AAB252 |
ND8 필터(광원용) |
| 12BAA583 |
GIF 필터(광원용) |
| 12BAA584 |
LB80 필터(광원용) |
| 12AAA643 |
컬러 필터(ND2) |
| 12AAA644 |
컬러 필터(ND8) |
| 375-054 |
0.5X 카메라 어댑터(C-마운트 어댑터 포함) |
| 970441 |
C-마운트 어댑터 |
| 176-107 |
클램프 부착 홀더 |
| 172-378 |
클램프 부착 V 블록(최대 측정물 직경:25mm) |
| 172-197 |
스위벨 센터 지지대(최대 측정물 직경:25mm) |
| 176-304 |
스테이지 어댑터 |
| 176-305 |
미세 조정 손잡이 포함 회전 재물대(소형) |
| 176-306 |
미세 조정 손잡이 포함 회전 재물대(대형) |
| 176-308 |
방진 스탠드 |
| 176-309 |
마운팅 스탠드 |
| 375-056 |
스테이지 마이크로미터 |
| 12AAA165 |
렌즈 세정 키트 |
| 937179T |
풋 스위치 |
| 12AAA807 |
QM-Date200용 연결 케이블
세트 | | |
| 표준 부속품(STANDARD ACCESSORIES) |
|
|
|
Objective 3X(375-037)
GIF
filter(12AAA645)
LB80 filter(12AAA646)
Halogen bulb(513667) | 표준 부속품
1)마이크로 스테이지
2)반사 조명 장치
3)전원 코드
4)녹색 필터
5)XY/XYZ 디지털
카운터
6)할로겐 램프(12V 50W, 3개)
7)10x/24 대안렌즈
8)십자형 레티클
9)투과 조명
장치
10)기기 커버
11)3x 대물렌즈
12)레티클 마운트 | |
|
|
