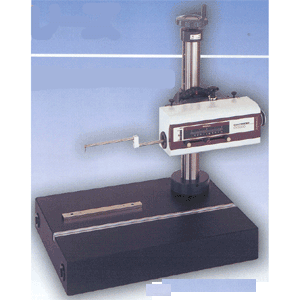

CV-1000N2,CV-2000M4  |
|
|
.-
기동성, 범용성에 뛰어난 디지탈분석의 보급형 윤곽형상측정기
- X축과 Z축 검출으로 고정도 스케일을 탑제 범용성을
발휘
- Z축검출기의 신개발원파스케일의
탑제
- 고분해능으로 광범위측정가능
- 아날로그방식에 의한 측정배율을 절환하거나 배율 마다 교정작업을 하는
번거러움을
해소하였슴
- 원파를 그리는 측정팔의 움직임을 다이렉트로 잡아 구조의 단순화와
신뢰성 향상을
실현
|
|
|
CODE NO
|
CV-1000N2
|
CV-2000M4
|
|
측정 압력
|
10 to 30mN
|
|
측정 범위
|
X축: 50mm Z축:25mm
|
X축: 100mm Z축:40mm
|
|
분해능
|
X축:0.2㎛ Z축:0.4㎛
|
X축:0.2㎛ Z축:0.5㎛
|
|
측정정밀도
|
X축(3.5+0.02L) ㎛
Z축: ±(3.5+│4H│/25)㎛
|
|
구동부진직도
|
3.5㎛/50mm
|
3.5㎛/100mm
|
|
선단 추종 각도
|
상(표면상태에따라)-77도/ 하(표면상태에따라)-87도
|
|
측정속도
|
0.2mm/s to 0.5mm/s
|
|
이동속도
|
0.2mm/s to 1mm/s (Manual retracing)
|
|
측정온도
|
0℃ to 40℃
|
|
전원공급
|
100VAC-240VAC
|
|
전원소비량
|
150VA(at maximum)
|
|
치
수
|
본체:490X178X138
Display
unit:306X165X79
|
본체:600X450X740 Display unit:306X165X79
|
|
중
량
|
본체:5Kg
Display
unit:5Kg
|
본체:115.8Kg Display unit:5Kg
|
|
소프트웨어
|
FORMPAK-1000 |
|
|
