1.우량계
1) 모델명 WDR-205 은
1pulse/0.5mm 용입니다.
2) 모델명 WDR-200 은 1pulse/1.0mm
용입니다.
3) 모든 외형 및 규격은 동일하며, 내부 티핑컵 규격에 따라
WDR-205 / WDR-200 으로 구분됩니다.
4) 바람막이(WD-400)는
별매입니다. 1. 개 요
1)
강우량 0.5 mm 때
1 Pulse 출력한다.
2. 특 징
1) 직경 Ø 20cm 수수구로 강우량을 집수, 티핑컵내 강우량 0.5mm (15.7cc)충만시 전도와
동시에
배수,티핑컵과 연계된 리드스위치의 동작에 의해 1 Pulse가 발생되는
우량계이다.
2) 티핑컵은 베어링에 의해 동작, 장기간 사용시 이물질로 인한 고장이 없으며 우수한 내습성과
방충성을
갖는다.
3) 리드스위치는 물리적 아날로그 변화를 전기적 코드로 직접 변환 될 수 없어 데이타 보호 능력은
없다.
다만, 전자기적 변환장치에서만 디지털 출력신호인 BCD 코드화가
가능하다.
3. 제 원
1) 수수구 ------------ Ø 20cm
(기상청검정규격)
2) 외 형
------------ Ø 20cm × H 520cm (스테인레스)
3) 지지대 ------------ 3발 고정식 (알루미늄 재질)
4) 측정방식
---------- 강우 0.5 mm 당 1 Pulse용 Tipping Bucket Type
5) 정밀도
------------ 1 mm ∼ 100 mm / 1 Hour ± 1% (기상검정규격 ± 3%)
6) 출력신호
---------- Reed Switch 무전압 Make 접점
7) 부호전환
---------- Make Time 150 msec ± 10 msec
8) 접점용량
---------- 10 VA (DC 100V max, 0.5A max)
9)
바람막이(선택사양)-- Ø 400 × H 180cm, 4발 몸체 착이탈 고정식
4. 설치시 유의사항
1) 평면이나 평탄한 잔디 위 또는 시계확보가 양호한 장소에 설치한다.
2) 건물 벽면 또는 담장 가까이는 피한다.
3) 가지가 무성한 나무로부터 충분한 거리를 두어 낙엽 등의
낙하에 유의한다.
4) 설치시, 필히 수평기를 이용하여 수평을 확인조정후 바닥에 볼트로 고정한다.
5) 몸체를 고정할 때는 수평기의 수평눈금을
준수한다.(기상규격의거)
5. 사용상 주의점
1) 정기점검시 미세먼지 동반의 강우로 인한 우량계 수수구및 내부 티핑컵안의 이물질을
제거한다.
2) 정기점검시 몸체분리너트를 풀고
청소한다(WD-40 오일이 이상적).
3) 1년중 1회는 수수구 표면과 계량컵을 지정된 오일로 피막하면
효과적이다.(출고시 피막)
4) 가능하면 바람막이(WD-400)를 부착하여 사용하는 것을
권한다.
2.강설량계
1) WDSA-205 / 200 : - 가장 일반적인
히터내장형(AC 220V, 200W) 우설량계.
-
0.5mm용과 1.0mm용.
-
모든 외형 및 규격은
동일, 내부 티핑컵 규격에 따라 WDSA-205 / 200 로 구분. 2) WDSD-205 / 200 : - 무인관측에 적합한
히터내장형(DC 12V, 2.5A) 우설량계.
-
0.5mm용과 1.0mm용.
-
모든 외형 및 규격은
동일, 내부 티핑컵 규격에 따라 WDSD-205 / 200로 구분. 3) 바람막이(WD-400)는 별매.1. 개 요
1) 내장된 히터로 강설량을 히팅, 해빙된 강수량이
0.5mm(15.7cc)일 때 1 Pulse가 발생한다.
2) 히터는 온도센서가 내부온도 4 ℃ 이하일 때 동작되어 히팅한다.
3) 히터점검은 전원스위치 ON 상태(청색램프 점등)에서 테스트스위치를 ON 상태(적색램프 점등)로
하여 히터의 가열여부를 확인한다. 하절기에는 전원스위치를 OFF해 놓는다.
2. 특 징
1) 티핑컵은 베어링에 의해 동작, 장기간 사용시 이물질로 인한
고장이 없다.
2) 우수한 내습성과 방충성을
보장한다.
2) 케이블 접속은 콘넥타로 취부하여 점검시 안전하다.
3) 편의성과 안전성을 위해 전원스위치와 테스트스위치를 구성하였다.
4) 적설량이 많을 때와 해빙되어 배수될 때의 결빙을 방지를 위해 측기 지지대를 높게
설계하였다.
3. 제 원
1) 형 식 : Tipping Bucket Type(Dual-Bucket
Type)
2) 수 수 구 : 직경 20cm,
황동크롬도금(기상청규격)
3) 몸 통 : 0.5t 200 390
스텐레스
4) 1 Bucket :
15.7cc/0.5mm(기상청규격)
5) Reed Switch : 쎈서의 리드 접점(1 Pulse
/ 0.5mm)
6) 출 력 : 무전압 Make time 0.5
sec
7) 측정오차 : ±3mm (at
150mm/Hour)
8)
부호전환 : 150msec±15msec
9) 접점용량 : 10 VA (DC 100V max, 0.5A max)
10) 바람막이 : Ø 400 × H 180cm, 4발 몸체 착이탈
고정식(선택사항)
4. 전원 및 히터
1) 전 원 : AC 220V 전용
2) 히 터 : 200W/1A,
온도센서이용
3) 히팅작동 : +4℃±2℃(기상청규격) 이하
히팅작동, 적설해동.
5. 설치시 유의사항
1) 평면이나 평탄한 잔디 위 또는 시계확보가 양호한 장소에 설치한다.
2) 건물 벽면 또는 담장 가까이는 피한다.
3) 가지가 무성한 나무로부터 충분한 거리를 두어 낙엽 등의
낙하에 유의한다.
4) 설치시, 필히 수평기를 이용하여 수평을 확인조정후 바닥에 볼트로 고정한다.
5) 몸체를 고정할 때는 수평기의 수평눈금을
준수한다.(기상규격의거)
6. 사용상 주의점
1) 정기점검시 미세먼지 동반의 강우로 인한 우량계 수수구및 내부 티핑컵안의 이물질을
제거.
2) 동절기에는 적설의 원활한 히팅을 위해 수수구의 큰 망을 필히
제거.
3) 하절기에는 나뭇잎등의 낙하를 통한 수수구입구의 막음을
방지하기 위하여 큰 망을 필히 장착.
4) 정기점검시 몸체분리너트를 풀고 청소(WD-40 오일이 이상적).
5) 1년중 1회는 수수구 표면과 계량컵을 지정된 오일로 피막하면
효과적(출고시 피막).
6) 가능하면 바람막이(WD-400)를 부착하여 사용하는 것을
권장.
3.디지털
측정

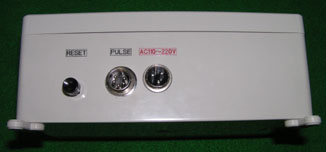

2) WDCA-2000 : RS-A/D 콘버터 내장형 AC 220V 용
우설량계(1.0mm 전용)입니다.
3) WDCD-2000 : RS-A/D 콘버터 내장형 DC 12V용
우설량계(1.0mm 전용)입니다. 1. 관측장비의 定道
태양전지로 운영되는 관측장비중 통신장비외에
기초장비(계측, 기록, BCD) 구성은 “무전원식”
또는 “건전지형” 등 독립적 기능에서 단독 동작되는 장비로 운영. 서로간 간섭이 없게 하여
전지
전자적 Error에 대비하고 자료손실을 방지하며 예비 전원량을 충족함으로서 태풍, 낙뢰를 동반한
장마철의 예상치못한 극한사항에서도 통신장비
기능을 강화토록 보좌되어 전송에 최선이 되어야
한다.
2. 개요
태양 충전지로 운영되는 전통장비의 기초는
“우량측정기” 성능에서부터 시작된다.
최첨단 인공위성 시스템 기초장비의 불안정에서는 그 기능은
불안하다.
본
RS-A/D 콘버터식
우량계는 우려되는 문제점을 완벽하게 뒷받침하는 첨단 측정방식으로 지금까지의 우량계중 가장
완벽하다.

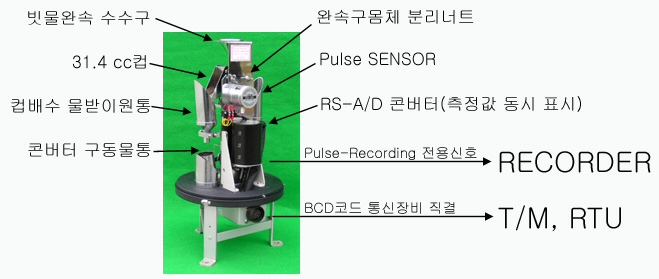

3. 동작 원리
본 기기는 직경 20cm인 수수구로 집수하여
계량컵(Tipping Bucket)내 양이 31.4 cc(1 mm) 일 때,
센서의 Reed Switch로 1 Pulse가 발생,
Recording 시킨 후 배수되는 물의 낙차힘으로 A/D 콘버터
기어를 1 Bit(1mm)씩 구동, DIGITAL 신호를 BCD 코드로
통신장비에 직접 제공되어 전자기적 Error
유발되더라도 측정오차가 발생되지 않아 판넬 연산값을 지속직시할 수있고 DATA 표시가
투명하다.
※ DATA 분열이 발생되지 않아 측정값 판넬표시를 RESET 할 필요가 없음. 필요시 병행하여
운영.
4. 기능
RS-A/D Converter에서의 리드 스위치(Reed switch)는 물리적 아날로그의 회전변화를 전기적
코드로
변환시킨다. 따라서, 회전시 변화하는 모든 변위값은 무전원으로 콘버터에 의해서 디지털
신호로 변경된다.
이 변경신호(BCD)들은 여러 시스템의 컴퓨터
제어와 표시, 출력장비를 위한 측정값으로써 또는
제어값으로써 입력되며 100m 측정정도는 99.99%의 신뢰도를
갖는다.
5. 특징
1) 출력측 접촉이 리드 스위치이기 때문에 접촉 결함이 매우 적고 수명이 길다.
2)
출력측이 시스템 회전
부위와 최적의 결합으로 이루기 때문에 다양한 출력 코드로 그 선택이
가능하다.
3) 검사(Checking) 비트(Bit)는 에러코드 표시의 경우, 각각의 숫자(0 ∼ 9)에서
제공된다.
4) Busy 신호가 제공되기 때문에 스위치 작업동안에 신호 읽기에 대한 실수가 없다.
5) 상업용 이중브러쉬 스위치 회로가 필요없기 때문에 코드화에 필요한 전원이 불필요하다.
6) 간단한 작은 외형을
갖는다.
6. 제원
1) 수 수 구 : 200Ø 국제기상규격
2) 몸 통 : 200Ø×500 스테인레스 재질
3) 몸통고정발 : 30×100 (ㄷ-자형 3발 고정식)
4) 바람막이 : 180×400Ø 통풍구 40 HOLE 4발 몸체고정식(선택사양)
7. RS-A/D CONVERTER
사양
1) 측정정도 : ± 000/999 mm 연속
2) 절연내압 : DC 500V/1분간 단자 ∼ 입력측간(메거)
3) 절연저항 : DC 500V 단자 ∼ 입력측간에 20 mΩ 이상(메거)
4) 부호접점용량 : 10VA (DC100V max, 0.5A max)
5) 부호교환방식 : Signal Reeding System
6) 출력부호 : 무전압 P-1-2-4-8
7) 부호절환시간 : 약 200 msec ± 10
msec 이내
8) 접촉저항 : 150 mΩ 이하
9) 접점내압 : DC 250V
10) 출력신호 : 3 Digit - 3 Data - Digital = BCD
11) 회전값 : 입력측 1회전 10 mm
12) Digital 표시 : 출력값 숫자 직시(측정기준)
4.바람막이
1)개요
1) WD-400 한국형 바람막이는 일본, 미국, 유럽등 각 국가별 특성을 종합분석, 장단점을 축출하여
개량 설계된 제품으로 바람막이 원형 측면에 통풍구를
형성하여 수수구(Ø400 mm) 주위의 강풍
회오리 현상을 완숙시켜 빗물 및 눈의 방향이 정렬 하강토록하여
정량의 측정이 되게 설계, 제작
하였다.
2. 설치의 목적
1) 강수량 계측은 지형지물과 기후변화에 따라
예측할 수 없는 계측량의 오차가 발생되곤 한다.
2) 오차없는 측정은 떨어지는 실질량을 받아
계측하면 되겠지만 빗물받이(수수구)를 크게 할수록
실량에 근접할
수 있고 적게하면 정확도를 떨어질 수밖에
없다.
2) 계측컵도 크게 하면 큰 만큼 정확도도 높게
되고 작게하면 오차도 크게 발생하게 된다.
그렇다고 무조건적인 수수구의 확대보다는 국제규격으로 수수구 직경을
20cm로 규정함을
권장한다.
3) 국제규격범위내에서 각 나라마다 여러 종류가
있지만 본 WD-400 바람막이는 설치의 간소화,
사용자의 경제성 및 풍속의 정숙도등 신뢰할 수 있는 제품으로
제작하였다.
3. 종합 분석
1) 문제는 수수구를 중심으로 바람의 속도를
자연스럽게 완숙하여 수수구에 떨어지는 빗물 또는
눈의 방향으로 고르게 하는것이 목적이다.
2) 타 바람막이 종류중 원판형태는 회오리를
증폭시킬 수 있다, 또한 띄움판식 흔들거리는 방식은
미풍에는 적합하나 강풍에는 실질량을 크게 벗어나게
한다. 따라서, 수수구쪽으로 판이 향하며
빗물이 튀어 실제량
이상으로 집수될 것이고 바람의 완숙효과는
의미가 없게 된다.
3) 이런점으로 감안하여 바람막이 판에 통풍구를
엇갈림설계 직바람을 반감하고 강풍이 발생되
도록 회오리 또는 직풍을 감속하여 수수구에 떨어지는 낙하물이
고르게 받아지게 했다.
또한 몸체 고정식으로 설계되어 설치의 변잡성을 없애고 유지보수에 편리를 최대한
극대시켰다.

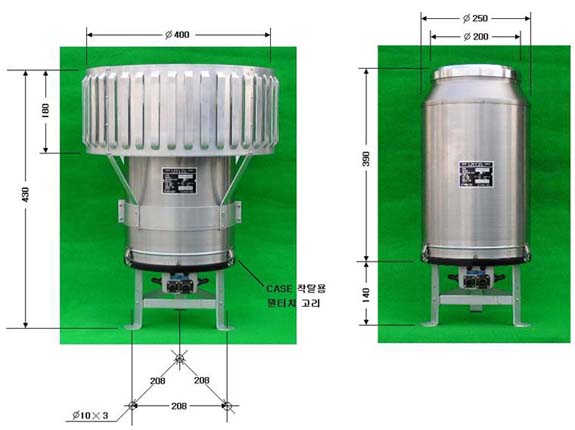

4. 제 원
수수구 : Ø400Ⅹ180(mm)Ⅹ2 t
고정대 : Ø200(우량계규격) / Ø250(우설량계규격)
재 질 :
알루미늄
도 색 : 은색 무광
SS-909
통풍구 : 16Ⅹ40 Hole
돌출방식 |
