●고속,다채널,고내압(High-Speed, Multi-Channel Capability, High Withstand Voltage)
● 멀티인터벌측정 : Multi-Interval Measurement
●시스템구성의 용이: Flexible System Configuration
●다양한 PC환경에 대응: Versatile PC-Based Software Options
●쉬운 소프트웨어 셋업 : Easy Software Setup
●매측정시 재배선 불필요 : No Re-Wiring between Measurements
●High Speed, Multi-Channel Capability, High Withstand Voltage>
    +10 ms의 고속측정(24 채널에 10 ms 또는 60 채널에 100 ms의 고속측정이 가능)
    +최대 1,200채널(Yokogawa의 소프트웨어를 사용시)에서 데이터를 획득 가능
    +입력터미널-케이스 간 절연강화 3700Vrms(1분), 600Vrms/VDC(연속）
●>Multi-Interval Measurement
    + 3종류의 다른 측정 주기의 혼합 시스템 가능(각 모듈에 따라 측정 간격 조정)
●유연한 시스템 구성
    +시스템은 4채널에서 1200채널까지 수정할 수 있으며 측정주기도 10ms 에서 60ms까지 구성할 수 있다
●다기능의 PC기반 소프트웨어 옵션
   +요코가와 순수 소프트웨어，API，LabVIEW 드라이버 사용 가능
●쉬운 소프트웨어 셋업
   +요꼬가와 소프트웨어 MX100s 연결시 자동인식
●매측정시 재배선 불필요
    +해체 가능한 터미널 유닛 사용

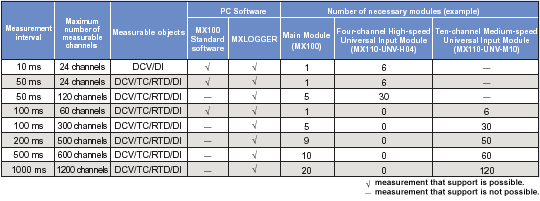

   아래의 표는 측정주기에 있어서 측정 가능한 최대 채널수를 표시합니다.(요꼬가와 정품 소프트웨어 사용시)

●측정주기와 채널수의 관계는 PC의 성능에 크게 좌우됩니다.
●  PC System Requirements
     CPU: Pentium 4 3.2 GHz;
    Memory: 1 GB; OS: Windows 2000; Hard disk: 160 GB; Communication interface: Ethernet 100 Base-TX
●Multi-Interval Measurement
   세종류의 다른 측정 주기를 한 시스템내에서 혼용하여 사용할 수 있습니다.
   다른 종류의 입력 모듈을 같은 측정주기로 설정하거나 같은 종류의 입력 모듈을 다른 측정주기로 설정할 수
   있습니다. 선택 가능한 측정주기로서는 10/50/100/200/500ms,1/2/5/10/20/30/60s의12가지가 있습니다.
   단, 중속 유니버설 입력모듈（MX110-UNV-M10）은 측정주기 10/50ms의 설정이 불가합니다.
●<측정주기 설정 예>

오른쪽 그림처럼 모듈단위로 자유롭게 멀티인터벌시스템구축이 가능합니다. 그림은 세가지색을 세종류의 측정주기로서 표시하고 있습니다.

●요꼬가와 PC소프트웨어 모니터화면

측정주기별로 측정치를 표시합니다. 변화가 빠른 신호와 느린 신호를 동시에 확인하면서 측정할 수 있습니다. 측정주기 100ms에서의 0.5Hz의 사인파측정 측정주기 100ms에서의 8Hz의 사인파측정 측정주기 50ms에서의 1Hz의 사인파측정
