Exploration1 |
|
|
| 장시간의 현상데이터를 슈퍼롱메모리를 통해 간단히 확대하여 분석이
용이합니다. | |
|
|
|
|
|
슈퍼
롱메모리는 관측하고자 하는 고속시 그널의 원하는 주기를 방대한 데이터로 분석할 수 있습니다. 4채널을 동시에 사용하는 경우에도 32.MW의
메모리를 활용할 수 있으며 이 크기는 세계최장입니다. 옆그림과 같이 스위칭 파워 서플라이의 전압, 전류와 1차측의 돌입전류 3현상을
전원 ON시 부터 안정시기 까지의 현상을 모두 측정할 수 있을 뿐만 아니라 샘플링 속도 또한 고속을 유지할 수 있기 때문에 각각의 펄스를 정확히
분석할 수 있습니다. 또한 대용량의 데이터로 부터 목표 파형을 정확히 확대/이동표시가 용이하며 DUAL ZOOM을 통해 2지점을 동시에
확대표시가 가능합니다.
|
| |
|
|
|
|
|
Exploration2 |
|
|
| 숨겨진 이상현상들을 데이터의 전점표시/고속화면 갱신을
통해표현 | |
|
|
롱메모리에 저장된 데이터를
전점표시방식을 통해 모두 구현합니다. 이 방식은 압축표시방식으로는 제대로 구현하지 못했던 현상을 정확하게 표시할 수 있습니다. 요꼬가와가
개발한 Data Stream Engine II를 통해 파형 확대, 자동항목측정 중에도 화면 갱신속도가 떨어지지 않습니다. 이러한 고속화면
갱신을 통해 설정변경 / 항목표시등 사용자 키조작에 따른 응답성을 향상시켰습니다. |
|
|
|
|
|
|
전점표시
|
압축표시방식
| |
|
|
|
|
|
Exploration3 |
|
|
|
|
|
|
|
|
특정한 시리얼 패턴을
가지거나 30ns이하의 서지펄스를 포함하는 펄스나, 간헐적으로 발생하는 큰 오버슈트파형을 추출해내고 싶을 경우, 데이터 용량이 증가할수록 여러
데이터들로 부터 특정한 파형을 효율적으로 검색하는 것이 매우 중요합니다. 스마트 서치 패턴기능은 이러한 특정한 파형을 아주 간편하게 찾아낼
수가 있습니다. 펄스폭, 라이징 에지, 폴링 에지 등 여러특정한 현상을 추출해 낼 수 있습니다. 이러한 현상은 확대 화면에 자동으로 표시가 되며
스마트 서치기능은 개발 및 평가에 아주 효율적인 도구로 사용될 수 있습니다.
|
|
|
|
Serial pattern setting
screen
|
Serial pattern search
results screen
| |
|
|
|
|
|
Exploration4 |
|
|

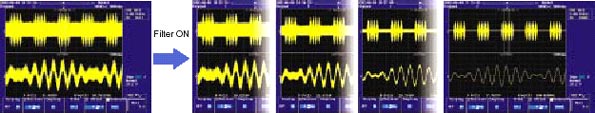

| 실시간 디지털 필터를 통해 노이즈를 효과적으로
제거 | |
|
|
|
|
|
파형에서
노이즈를 측정하는 것은 오실로스코프의 중요한 역활가운데 하나입니다. 그러나 때때로 측정시그널의 분석을 방해하는 역활을 하는 것도 노이즈 입니다.
실시간 디지털필터는 효과적으로 노이즈를 제거해 노이즈로 가려진 파형을 선명하게 표시하여 줍니다.
Filters can be
set separately on each channel. In combination with an analog filter, cutoff
frequencies ranging from 20 MHz to 10 kHz can be set.
|
|
|
| 디지털필터를내장한 Data Stream Engine II
| | |
|
|
|
|
|
|
필터링
적용전
|
10kHz으로 필터링 적용한
신호 --------->>>>>>>>>>>>>
Waveform without high-frequency
noise | |
|
|
고정밀도 모드에서 디지털 필터를 사용하게 되면 데이터의 정밀도가
13bit 로 향상됩니다.
(일반적인 오실로스코프의 경우 8bit)
|
