ICA-2000 SERIES  |
|
|
●ALL IN ONE TYPE의 COMPACT한 설계
Compact한 본체에 최대 Pump 3대(
2ch + Suspension Pump) 및 검출기 Unit 2식을 장착할 수
있습니다.
●2Ch
전기전도도율 검출
Ion-chromatograph System대응 Pump, 검출기는 Unit화 되어 Option
으로 추가 가능.
System의 확장이 용이 합니다. 또한 보수성도 대폭 향상되었습니다.
●Suppressor방식으로 System Up가능.
Suspension방식에 따라 Suppressor 방식으로 대응도 용이합니다.
Suspension Pump도 Unit화 되어 본체에
끼워 넣을 수도 있습니다.
●장치 본체를 Block화 시켜 보수성을 향상
●PC Base, 기능성,조작성이 우수한
Data처리장치
① 음/양 ION, 2ch의 Chromatograph를 실시간으로 표시합니다
② 측정조건의 File화.
간단조작.
Sample에 걸 맞는 측정조건( Pump 유량,항온조·Cell온도) 및 Data해석의 Parameter를
미리
조건
File로서 등록해 두는 것이 가능합니다.
등록된 File을 선택하는 것만으로 정확한 조건이 자동 설정
되므로 Ion-chromatograph에 익숙하지
않는 사람도 용이 하게 사용할 수 있습니다.
③ 충실한 재
해석기능/Data처리기능
자동 해석에 대한 Data처리기능을 충실하게 하는 것과 같이 수동 해석(재해석) 시 조작성을
더욱
향상시켰습니다.
Report작성 지원기능. 측정결과(농도계산 결과)는 CSV로 보존. 시판되는 연산 Software로 간단하게
Report작성이 가능합니다. 또는 Chromatograph를 보고서에 첨부할 수 있습니다.
④ 본체를
LAN으로 원격 제어 가능.
본체와 DATA 처리장치의 제어신호는 RS-232C가 아닌 LAN방식으로 제어함으로 멀리 떨어진
곳으로 부터 제어 및 Data관측이 가능합니다.
⑤충실한 제어 기능
본체전원의 ON/OFF를 Data처리장치
쪽으로부터 행할 수 있습니다.
System 확장 시 및 원격조작의 경우에 유효합니다.
Timer Mode : 본체ON의
상태로 지정된 시각에 Cool down(정지). Warm Up(대기)을 행할 수
있다. |
|
|
|
 |
◆1ch 기본 System사양
|
system
구성
|
본체
Main Unit(ICA-2000)
x 1(PC,Printer 별매)
|
|
전기
전도도율 검출 Unit
(ICA-200C) x 1
|
|
|
◆Main Unit( ICA-2000)사양
|
표시기
|
Back
light 내장형
LCD 표시기
|
|
설정조작
|
Key
조작 또는 Data처리부(PC)로
Data 송신
|
|
제어내용
|
항온조,검출
Unit, Pump 등의
제어, Data처리부(PC)로
Data 송신
|
|
항온조
|
온도방식
|
공기순환방식
|
|
온도범위
|
실온
+10℃~60℃
|
|
온도정도,안정성
|
40℃설정시
±1℃
|
|
수납가능
Column
|
ø8.0
x 40mm가 최대
3개 수납 가능 |
|
기타사항
|
전기전도율
Cell 2개,반응
Coil ,Valve
2개 수납가능
|
|
Pump
|
방식
|
Double
plunger
|
|
접액부
재질
|
Peek,루비,사파이어
|
|
내압
|
Max
20.0 Mpa(200
gf/㎠)
|
|
유량인정범위
|
0.01~3.0
mL/min
|
|
탈기장치
|
불소수지
투과용 Chamber
2개 증설가능
|
|
Data
처리제어
(별매전용
PC에의함)
|
OS
|
Windor
98
|
|
본체와통신제어
|
LAN
|
|
본체제어
|
설정,동작,정지,유량,온도,전기전도율
측정신호, 설정
극성등
|
|
Data
해석
|
최대
3개 크로마토그래프
처리
|
|
증설
Unit
|
검출
Unit
|
2대의
전기전도율 Unit
장착 가능(검출기는
별매)
|
|
Pump
unit
|
최대
3대의 Pump 장착가능(2대이하
Option)
|
|
본체크기
|
약
370 x 550 x
450mm
|
|
전원
|
AC
100V 50/60
Hz
|
◆전기전도율검출
Unit(ICA-200C)사양
|
접속방법
|
Main
unit (ICA-2000)와
결합
|
|
방
식
|
3극식
전극에 의한
연산 증폭식
|
|
재
질
|
Peek,
Titan, SUS 316
|
|
측정범위
|
0~512
mS/m
|
|
Response
|
Fast(약
0.4초), MIDD(약
0.1초), SLOW(약2초)
|
|
온도
설정
|
30℃,
35℃,
40℃, 45℃
|
|
Analog
출력
|
0~1V(Intergrater)
MULTI
x 1 5.12s/m(1VF>S)
MULTI
x 10 5.12s/m(1VF>S)
MULTI
x 100 5.12s/m(1VF>S)
속성
절환 가능
|
|
Option
|
증설용
Pump (ICA-2000)
Suspension unit
|
◆Pump Unit
ICA-200P 사양
|
접속방법
|
Main
unit (ICA-2000)와
결합
|
|
접액부
재질
|
Peek,
루비,사파이어,
체프론,타이프론
|
|
내압
|
35MPa
|
|
압력표시정도
|
±5%
|
|
최대토출출력
|
25MPa
|
|
유량설정범위
|
0.01~9.99
ml/min
|
|
유량정도
|
±2%
|
|
맥류제어기구
|
자기학습제어
|
|
리모트입출력
|
on/off(입력)/
압력신호(0~100mV
: 10MPa(F.S)(출력)
|
|
규격
|
77.7((W)
x 285(H) x 139.2(O)mm/4.5kg
|
◆시스템 구성 예
|
Non
Supperessor
음/양이온 분석
◆기본 시스템
가장
간단한 기종
구성 시스템
Non-Supperessor
에 의한 음이온/양이온
분석
|
저비용으로
음이온을 고감도
분석
◆케미칼 Supperessor
기본시스템에
케미칼 Supperessor
와
Pump
unit를 조합시켜
음이온을 고감도로
측정 가능
|
|
|
|
|
|
|
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기전도유
유니트(ICA-2000)
x 1
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기전도유
유니트(ICA-2000)
x 1
3.Supperessor
Pump 유니트(ICA-SPU)x1
4.케미칼
Supperessor
(6813690K) x1
|
|
음이온의
초고감도 분석
◆Auto Supperessor
시스템
기본시스템에 Auto Supperessor를
조합시켜
음이온을
고감도로 측정가능
|
유기산액을
유효하게 분리,
분석
◆유기산 약산 분석 시스템
이온배제형
칼럼은 유기산을
특이적으로 분리하는
것이 가능,호스트
칼럼법을 채용하여
반응액(pH조제)를
Flow시켜 전기전도율
검출기에 의해
측정
|
|
|
|
|
|
|
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기전도유
유니트(ICA-2000)
x 1
3.Supperessor
장치 x1
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기전도유
유니트(ICA-2000)
x 1
3.Pump
유니트(ICA-200P)x1
4.탈기유니트(OKZ00003)x1
*
pump유니트,탈기유니트,인젝션
발브가 각
1개씩
포함
|
|
1ch/2ch
최대 90검체의
자동 측정
◆다검체 자동 분석 시스템
Auto Supperessor음이온,양이온
동시측정 시스템에
Auto Sampler ICA-200(2ch)을 조합시켜 다검체의 자동분석
|
당,알콜로부터
단당류,아당류까지
일제분석
◆당류분석 시스템
기기
기본 시스템에
전기화합 검출가를
조합사켜
당류
측덩이 가능
|
|
|
|
|
|
|
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기전도유
유니트(ICA-2000)
x 2
3.Pump
유니트(ICA-200P)x1
4,인젝션
발브(OQB00001)
x 1
5.탈기유니트(OKZ00003)x1
6.Auto Sampler(ICA-200AS) x 1(2ch)
7.Auto Sampler장치
|
구성
1.메인메뉴(ICA-2000)
x 1
2.전기화학
검출기(ICA-5212)
x 1
3.아날로그
출력 유니트(ICA-200AD)x1
*
pump유니트,탈기유니트,인젝션
발브가 각
1개씩
포함
|
|

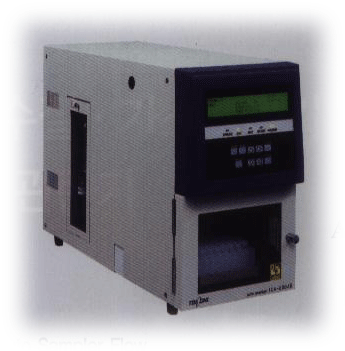

◆Auto Sampler 표준 Type : ICA-2000AS
|

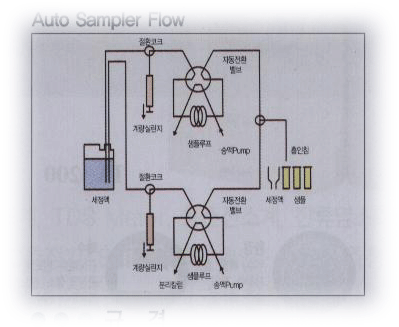

◆Auto
Sampler Flow
|
|
|
|
| |
