GC 5000
| ●수광각을 시료의 수직에 대해서±70° 자동변각 시키면서 5°마다 분광반사율의 측정을 행함
●투광각도 시료의 수직에 대해서 0°~70°의
5°간격으로 설정이 가능하며. 또, 수광각을 180°에서
입사하는 것에 따른 투광측정도 가능함.

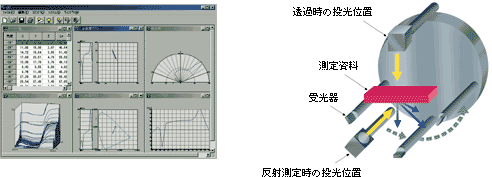

●광학장치
: 변각의 광학계의 따라 자동적으로 수광부의 각도를 보내고, 분광반사율의 측정을
행함.
●제어 SOFT
: 전용 제어 Software(Windows환경)를 사용하고 광학장치의 제어 및 측정한
분광반사
율에서 각종 표색계를 산출하여 그래프, 표색계의 수치의 표시를 행함.
| |
●투광기와 수광기의 각도의 변화에 따른 시료의 반사분포를 알아, 물체 색의 성질을
분석함
【機 構】

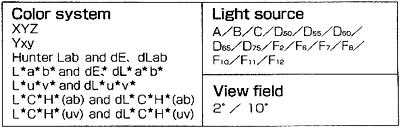

Color system & operating requirements
|
 |
|
|
광원 |
할로겐 램프 (12V 50W)약6000H |
|
광로 |
전파장동시보상방식(全波長洞時補償方式) |
|
시료 |
최소 20mm×20mm 최대 180mm×220mm |
|
투광각도 |
반사측정 0°～70°. 5°간격으로 설정가능,투과측정 180° |
|
수광각도 |
시료의 법선(法線)을
0°로 해서,－70°～＋70°（단, 투광 각±10°로 제한） |
|
이송각도 |
5°간격자동이송 |
|
수광 소자 |
실리콘 포토 다이오드 |
|
Filter |
간섭Filter 20nm간격 400～700nm |
|
감도조정 |
4단계 전환방식
반사측정：표준 1／4 1／10 1／200
투과측정：표준 20배 50배
200배 |
|
연결소자 |
RS-232C접속 |
|
크기 |
W 340mm ×D 520mm ×H 310mm |
|
Option
|
PC나 통신케이블 |
