1. 용어설명

   ◎ 보정계수 (Correction Factor) : 삼자격치를 보정하기 위한 계수K_X, K_Y, K_Z을 말한다.

   ◎ 교정기준시료 (Reference sample) : 보정계수를 구하기 위한 기준시료를 말한다.

      (예를 들면 분광측광에 의해서 삼자격치의 숫자가 부착되어 있는 모니타 텔레비젼 등)

   ◎ 색차기준시료 (Standard sample) : 색 맞춤을 행할 경우의 기준이 되는 시료를 말한다.

   ◎ 백색판 (White Board) : 유산바륨등으로 만들어진 확산성이 좋은 백색판을 말한다.

   ◎ 프롬프트 (Prompt) : 본기가 Operator에 대해서 지시하는 메세지를 말한다.

   ◎ RAM (Random Access Memory) : 읽고 쓰기가 가능한 메모리라고 하는 의미이지만 본기의 전원을
       끄면 내용을 잃어버리는 휘발성 메모리라고 생각하면 된다.

   ◎ EEPROM (Electric Erasable Programmable Read Only Memory) : 전기적으로 소각 가능한  ROM
       이라고 하는 의미이지만 밧데리가 필요없는 불휘발성 메모리로 생각하면 된다.

   ◎ Local Mode : 통상의 측정상태를 말한다. 본기의 판넬 스위치에 의해 조작되는 상태로 외부로부터의
       제어는 할 수 없다.

   ◎ Function Mode : 본기에 내장되어 있는 각종 메모리 data의 표시 및 변경을 하기위한 모드를 말한다.
   ◎ Remote Mode : Interface를 개입해서 외부 PC에 의해 제어되는 상태를 말한다. 단, 본체의 판넬
       스위치에 의해서도 Controll 가능하다.

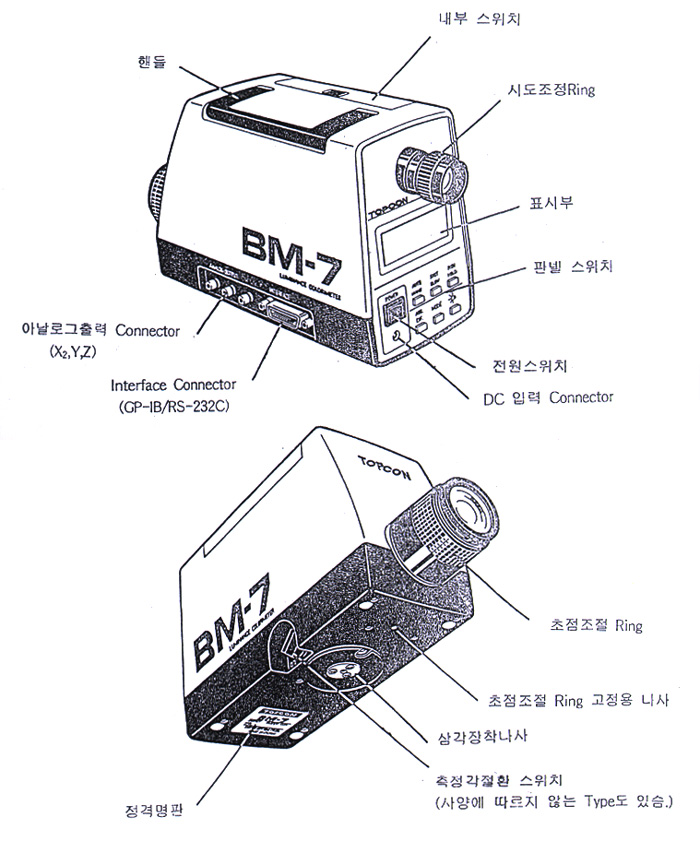

2. 각부의 명칭과 기능

    2.1 각부의 명칭

  2.2 각부의 기능

      2.2.1 판넬 스위치

          (1) AUTO/MANU 스위치

              - 측정 Range를 Auto로 할 것인가 Manual로 할 것인가의 선택에 사용한다.

              - 아날로그 출력을 사용하는 경우에는 Manual Range가 편리하다.

              - Manual Range로 설정한 경우의 X₂, Y, Z의 각 Range는 후술하는 Function Mode
                에  의한 설정치에 따른다. 출하시의 설정은 모두 Range 3으로 되어있다.

              - 전원 ON시에는 AUTO로 설정된다.

           (2) FAST/SLOW 스위치

              - 적분 콘덴서 수치의 절환을 한다.

              - 아래와 같은 경우에는 FAST로 설정한다.

                오실로스코프에 의한 아날로그 출력의 파형관측

               - 아래와 같은 경우에는 SLOW로 설정한다.

                 표시 읽어내기에 의한 측정

                 외부 PC에 의한 측정

                 펜 레코더에 의한 아날로그 출력의 파형 기록

               - 전원 ON 시에는 SLOW로 설정된다.

           (3) RUN/HOLD 스위치

               - 표시를 Free Run 상태로 해 둘 것인가, Hold 상태로 할 것인가의 선택을 하기 위한
                 스위치이다.

               - 색차기준시료, 교정기준시료, 백색판등의 측정시에 Trigger 스위치로써 사용  되는
                   것도 있다.

               - 전원 ON 시에는 RUN으로 설정된다.

           (4) ABS/DIF 스위치

               - 절대치 표시와 차 표시의 선택에 이용한다.

               - 전원 ON 후, 처음에 DIF측으로 설정하면 색차기준시료의 측정이 된다.

                 프롬프트에 따라 측정한다.

               - 전원 ON 시에는 ABS로 설정된다.

           (5) MODE 스위치

              - RUN/HOLD 스위치가 HOLD 측일때에 본 스위치를 누르는 것에 의해 표시모드의 절환을 할
                  수 있다.

              - 전원 ON 시에는 x, y, L모드로 설정된다.

           (6) LIGHT 스위치

              - 액정의 조명 (Back Light)의 ON/OFF로 사용한다.

              - 전원 ON 시에는 ON으로 설정된다.


      2.2.2 내부누름 버튼스위치

           (1) FUNCTION key

              - 후술하는 Function 모드로의 이행 및 복귀에 사용한다.

              - 본 key는 한번 누를 때 들어가고 다시 누르면 빠지는 동작을 한다.

           (2) ENTER key

              - 표시를 다음 페이지로 절환하는 경우와 수치입력이 완료되어 메모리에 data를  넣는 경우에
               사용한다.

           (3) CHANGE key

               - 설정치의 변경을 할 때에 사용한다.

               - 본 key를 누르면 현재의 설정치가 소각되고 커서가 점멸하므로 새로운 data를 입력한다.

           (4) ROTATION key

               - 입력할 Parameter의 선택에 사용한다.

               - 본 key를 누르면 차례로 Parameter의 후보가 표시된다.

               - 표시되는 수치와 문자는 Parameter의 종류에 따라 다르다.

                예 : ?→ 0 → 1 → 2 → ……… → 8 → 9 → ＋ → － → E → ? → ………

                     300 → 600 → 1200 → 2400 → 300 → ………

                     EVEN → ODD → NONE → EVEN → ………

           (5) SHIFT key

              - 여러행의 수치를 입력할 때의 행 이동에 사용한다.

              - 상위행으로부터 하위행으로 행 이동을 한다.

      2.2.3 내부 DIF 스위치

           (1) LOCAL/REMOTE

              - LOCAL : Local 모드가 된다.

              - REMOTE : Remote 모드가 된다.

              * 전원 ON 시에 1번 읽을 뿐이다.

           (2) SOURCE/OBJECT

              - SOURCE : 광원색의 측정을 할 경우에 설정한다.

              - OBJECTIVE : 물체색의 측정을 할 경우에 설정한다.

              * 전원 ON 시에 1번 읽을 뿐이다.

           (3) FACTOR  OFF/ON

              - OFF : 보정계수가 무효하게 된다. (모두 1로 간주된다.)

                      단, 보정계수는 본체내부에서 기억되고 있으므로 ON 상태로 절환하는 것에 의해 그
                          수치를 다시 살릴 수가 있다.

              - ON : 보정계수가 유효하게 된다.

              * 전원 ON 시에 1번 읽을 뿐이다.

           (4) ZERO  AUTO/MANU

              - AUTO : 교정시에 기억된 dark분 (본기 내부의 EEPROM에 기억되어 있다.)을 측정된
                           새로운 data에서 뺀다.

              - MANU : 0 조정을 하고 dark분으로써 RAM에 기억한다. 이 data를 측정된 새로운 data에서
                           뺀다. 전원 ON 후, 몇번이라도 행할 수 있지만, 그 경우에는 한번 AUTO 측으로

                          돌아가 다시 MANU 측으로 설정한다.

              * 한번 측정마다 읽는다.

           (5) BUZZER  ON/OFF

              - ON : 측정마다 부저가 울린다.

              - OFF : 측정마다의 부저는 울리지 않게 된다. 단, 에러와 프롬프트 등의 표시 때는 본
                        스위치에 좌우되지 않는다.

              * 전원 ON 시에 한번 읽을 뿐이다.

           (6) cd/m²/fL

               - cd/m² : 휘도단위를 칸데라평방미터로 한다.

               - fL : 휘도단위를 Foot Lamberts로 한다.

               * 전원 ON 시에 한번 읽을 뿐이다.

           (7) NC

              - 쓰이지 않는 스위치이다. 반드시 OPEN으로 설정한다.

           (8) PROTECT/WRITE

              - PROTECT : 내장 EEPROM에 대한 쓰기를 금지한다.

                          측정시에는 반드시 PROTECT측으로 설정한다.

              - WRITE : 내장 EEPROM에 대한 쓰기를 허가한다.

                         EEPROM의 내용을 변경할 때는 WRITE측으로 설정한다.

               * hard적인 신호 절환 스위치이므로 상시 유효하다.

      2.2.4 기타

           (1) 전원 스위치

              - 본기의 전원 스위치이다. ON측으로 하면 전원이 들어가고 OFF측으로 하면 꺼진다.

              * 본기의 전원을 넣은 채, 각종 Connector를 빼거나 꽂지 않도록 한다.

           (2) DC 입력 Connector

              - AC 아답터의 플러그를 꽂는 Connector이다.

              * 상용의 전원전압에 대응한 소정의 AC 아답터 이외는 접속하지 않는다.

           (3) 측정각 절환 스위치

              - 측정각의 절환에 이용한다.

              * 본 스위치는 기종에 따르지 않는 것이 있다.

              * 각 측정각에 따라 측정범위 및 측정영역의 크기가 다르므로 주의한다.

                자세한 것은 사양 항목을 참조한다.

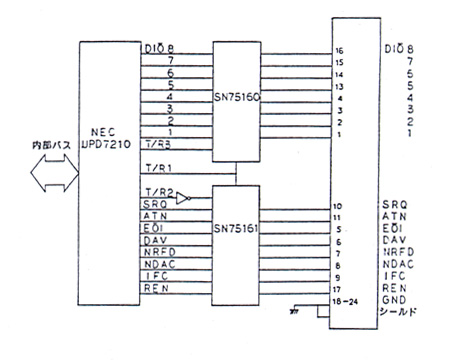

           (4) Interface Connector

              - PC에 의해 제어하는 경우 (Remote Mode일때)에 사용하는 Connector이다.

              * 본 Connector는 내장되어 있는 Interface의 종류에 따라 GP-IB, RS-232C의 어느 것인
                  가가 부착되어 있다.

           (5) 아날로그 출력 Connector

              - 아날로그 출력을 사용하는 경우에 접속한다.

              - X₂, Y, Z에 대응한 3개의 Connector가 부착되어 있다.

              * 본 출력을 사용할 경우는 Manual Range가 편리하다.

           (6) 삼각장착나사

              - 본기를 삼각에 장찰할 때에 사용하는 나사이다.

              - 나사는 JIS B 7103 카메라의 삼각 장착부를 채용하고 있다.

                ?정격직경 : 1/4 inch       ?thread 의 수 : 20

                ?Pitch     : 1.270mm       ?깊이        : 6mm

           (7) 초점조절 Ring 고정용 나사 구멍

               - 본기를 그대로 사용할 경우 등, 초점조절이 필요없을 때에 이 나사구멍에 나사를 넣어서
                 고정한다.

               - 사용할 수 있는 나사는 metal 병목나사 M3, 둥근 끝, 길이 5mm이상의

                  스리와리나사 또는 6각구명이 있는 나사이다.

               * 지정한 나사이외는 사용하지 않는다. 또, 필요이상으로 강하게 조이지 않는다.
                   내부가 파손될 염려가 있다.

3. 표시에 대하여

   본기에는 측정대상물 (광원색/물체색), 및 표시하는 수치 (절대치, 차)의 조합에 따라 각종 측  정치의
   표시 모드가 있다. 또, 그외에도 메모리 Data와 에러 표시 등이 있다.

   위와 같은 내용을 효율 좋게 표시하기 위해서 본기는 dot-matrix LCD (20문자×4행)를 채용하고
   있다.

   * 절대치라고 하는 것은 절대좌표(x,y)와 휘도(L)를 의미한다. 한편, 차라고 하는 것은 색차기준
       시료와의 차 (Δx,Δy), (ΔL)를 의미한다.

  3.1 표시의 설명

      3.1.1 광원색의 경우

            (1) x, y, L 모드



- 절대치의 경우      Field = 2.0  ABS       x = 0.4476       y = 0.4074  L = 3.500E + 03 cd/m^2

- 차의 경우      Field = 2.0  DIF       x = 0.0048       y =-0.0096  L =-2.200E + 01 cd/m^2

     (2) u', v', L 모드

 (3) X, Y, Z 모드

  (4) Tc, duv, L 모드

       3.1.2 물체색의 경우

            (1) x, y, L 모드

            (2) CIELAB 모드

            (3) CIELUV 모드

    3.1.3 메모리 Data

           메모리 Data의 표시는 후술하는 Function 모드에서 행한다.


         (4) 교정기준시료

         (5) 보정계수

         (6) 측정 Range

         (7) Interface의 Parameter

             본설명은 내장된 Interface에 따라 다르므로 해당하는 쪽을 참조한다.

            - GP-IB의 경우

           - RS-232C의 경우

    3.1.4 그외의 표시

        (1) 측정범위의 에러

             - 통상측정시

               색도좌표(x,y u',v'), 색도(Eab,Euv), 크로마틱네스지수(a*,b* u*,v*)는 X₂, Y, Z 모두 가 Under
               Range 또는 X₂, Y, Z의 어느것인가 하나가 Over Range의 경우 표시되지 않는다.

               휘도(L), 삼자격치(Y), 명도지수(L*)는 Y가 Over Range의 경우 표시되지않는다.

              삼자격치(X)는 X₂ 또는 Z가 Over Range의 경우 표시되지않는다.

              삼자격치(Z)는 Z가 Over Range의 경우 표시되지않는다.

              색온도(Tc), 편차(duv)는 X₂, Y, Z 모두가 Under Range의 경우 X₂, Y, Z의 어느것인가 하나가
              Over Range의 경우 및 JIS Z 8725의 방법으로 산출한 결과에 있어서 색온도가 계산범위를
              벗어난  경우에 표시되지않는다.



Field = 2.0  ABS       x = ******       y = ******  L = ******     cd/m^2

             - 색차기준시료, 교정기준시료, 백색판의 측정시



***      ERROR     ***        Over or Under

         (2) 측정각 설정 에러



Field = ERR   ABS       x = 0.2458       y = 0.2648  L = 9.750E + 02 cd/m^2

         (3) 밧데리 저하



Field = 2.0  ABS  BAT       x = 0.2458       y = 0.2648  L = 9.750E + 02 cd/m^2

  3.2 표시모드의 절환

   각부의 기능에서 설명한 것과 같이 광원색/물체색의 절환은 내부 DIF 스위치에 있는

   SOURCE/OBJECT 스위치에 의해 절환을 한다. 또, 절대치/차의 절환에 대해서는 판넬 스위치에 있는
   ABS/DIF 스위치에 의해서 절환할 수 있다.

   표시모드의 절환은 판넬 스위치에 의해 조작한다. 표시모드는 RUN/HOLD 스위치를 HOLD로 한 상태에서
    MODE 스위치를 누르는 것에 의해 아래와 같이 절환된다.

    * MODE 스위치는 HOLD 상태일때만 유효하다. Free Run 상태에서 눌러도 무효로 되므로  주의한다.

4. 구성

   4.1 표준구성

        (1) BM-7 본체 ------------------------ 1

        (2) AC 아답터 ------------------------ 1

        (3) 대물렌즈CAP ---------------------- 1

        (4) 접안렌즈CAP ---------------------- 1

        (5) CASE ---------------------------- 1

        (6) 아날로그 출력 플러그 --------------- 1

        (7) 취급설명서 ------------------------ 1

   4.2 특별부속품 (Option)

        (1) AC 아답터  AD-10860

        (2) AC 아답터  AD-12860

        (3) AC 아답터  AD-22860

        (4) AC 아답터  AD-24860

        (5) BM-7용 측색 프로그램

        (6) 삼각 Ⅲ형

        (7) 미동대 S-3

        (8) 표준백색판  WS-2

        (9) Attachment Lens  AL-6

       (10) Mesh Filter  MF-100

       (11) 현미경 대물렌즈 아답터  AL-4

       (12) ITV 아답터

       (13) 외부밧데리

       (14) 외부밧데리 충전용 AC 아답터  AD-1018

       (15) 외부밧데리 충전용 AC 아답터  AD-1018B

       (16) 분광감도측정 Data

5. 측정방법

   5.1 측정준비

       (1) 본기를 삼각 또는 전용의 Table에 장착해 고정한다.

           * 삼각은 Option의 전용 삼각이나 같은정도의 대형삼각을 사용한다.

             또, 전용의 Table에 조정기구가 붙어있으면 후술하는 시준이 쉽게 된다.

       (2) DC 입력 Connector에 소정의 AC 아답터를 접속하고 AC 아답터를 전원에 꽂는다.

       (3) 대물렌즈 및 접안렌즈의 Cap을 떼어낸다.

       (4) 파인더내의 레티클마크(∞마크와 화살표)가 확실히 보이도록 시도조정 Ring을 돌려서 시도
            조정을 한다

          * 시도조정의 범위는 ±5 Diopter로 되어있다.

       (5) 피측정물을 조준하고 초점조절 Ring을 돌려서  Pin을 맞춘다.

       (6) 피측정물의 크기에 따라 측정각을 선택한다.

           * 측정영역(흑색원)의 크기는 측정거리와 측정범위에도 관계되므로 이것을 고려해서 설정한다.
             자세한 내용은 사양의 항목을 참조한다.

           * 이때, 본기가 표시하는 수치는 측정영역내의 평균치인것에 주의한다. 따라서 피측정물은 측정
              영역  보다도 클 필요가 있다. 만약, 피측정물이 측정영역보다 작은 경우는   그 휘도치가 작게
             표시되므로 주의한다.

       (7) 피측정물이 어두울때와 실외에서 측정하는 경우 등, 파인더에서 입사하는 외광의 영향을 받을
           우려가 있을 때는 접안렌즈 Cap을 부착해 준다.
       (8) 내부 DIF 스위치가 모두 OPEN측으로 설정되어 있는 것을 확인한다.

           * 출하시의 내부 DIF 스위치의 설정은 이것과 같게 되어있다.

       (9) 전원스위치를 ON으로 하고 10분이상 Arm Up한다.

          전원 ON으로 본기는 Free Run 상태가 되고 광원색의 x, y, L 모드에서 절대치의 측정을 개시한다.

           * 본기가 휘도정도 보증범위의 하한근처의 측정에 사용되는 경우와 상온으로부터 크게 벗어난 장소
             에서 사용되는 경우는 Arm Up후, 아래의 조작을 한다. 또, 비교적 온 습도의 변화가 있는 장소에서
            사용되는 경우는 그변화에 응해서 아래의 조작을 한다. 보다 정확한 측정을 할 수 있다.

            내부 DIF 스위치의 ZERO AUTO/MANU 스위치를 MANU측으로 설정한다.

             본기는 아래와 같은 프롬프트를 표시하고 HOLD 상태가 되므로 대물렌즈 및 접안렌즈의 Cap을
             부착해서 RUN/HOLD 스위치를 누른다. 놓여진 분위기에서 ZERO 조정을 하고, 이후, 이 Data를
             사용해서 측정을 한다.



CALIBRATION    Put on the caps, then  push RUN/HOLD key

   ZERO 조정은 전원 ON후 몇번이라도 할 수 있지만 그경우에는 한번 AUTO측으로  돌아와서 다시 MANU
   측으로 한다.

      (10) 표시를 보면서 측정치가 안정된 곳에서 RUN/HOLD 스위치를 누르고 HOLD 상태로 해서 읽어낸다.

5.2 광원색의 측정

     5.2.1 광원색의 설정

       (1) 내부 DIF 스위치를 SOURCE측으로 한다.

       (2) 전원 스위치를 넣는다. 본기는 Free Run 상태가 되고 측정을 개시한다.

        * 전원 ON후에 SOURCE/OBJECT를 절환해도 무효가 된다.

     5.2.2 표시모드의 절환

       (1) RUN/HOLD 스위치를 눌러서 HOLD 상태로 한다.

       (2) 이상태에서 모드 스위치를 누르는 것에 의해 표시가 절환된다.

           절환되는 모드에 대해서는 3.2 (1) 표시모드의 절환을 참조한다.

         * 모드 스위치는 HOLD 상태일때만 유효하다. Free Run 상태에서 눌러도 무효가 된다.

     5.2.3 차의 측정

          (1) ABS/DIF 스위치를 눌러 DIF측으로 한다.

          (2) 전원 ON후, 처음에 차의 측정을 선택하면 아래와 같은 프롬프트가 표시되고 HOLD 상태가 되므로
              색차기준시료를 Set하고 측정한다.



Attention !!  Please set  the Std. sample, then  push RUN/HOLD key.

       (3) 측정후, 표시치를 약3초 Hold 한다. 그후, 자동적으로 Free Run 상태가 되고 차의 측정이 행해진다

            * 잘못해서 차의 측정을 선택한 경우에는 ABS/DIF 스위치를 한번 더 누르고 절대치로 한다.

            * 색차기준시료의 측정치는 전원을 OFF로 할때까지 내부에 기억되므로 절대치의 측정으로 절환
               한 후 다시 차의 측정으로 설정한 경우라도 색차기준시료의 측정은 하지 않는다.
           * 색차기준시료의 측정치를 재확인할 경우에는 후술하는 Function 모드에서 한다.

             * 색차기준시료를 변경할 경우에는 한번 전원을 OFF로 하고 다시 전원을 ON으로 해서 위의 조작을
                반복한다.

5.3 물체색의 측정

     5.3.1 물체색의 설정

          (1) 내부 DIF 스위치를 OBJECTIVE측으로 한다.

          (2) 전원스위치를 넣는다.

          (3) 전원을 넣으면 백색판의 측정 Rootine으로 들어가 아래와 같은 프롬프트가 나오므로 백색판의

              휘도율의 수치가 사용하는 것과 맞아있는 것을 확인한다.



Attention !!  Please set  the WS(100.0%), then  push RUN/HOLD key.

          (4) 휘도율의 수치가 맞아있지않는 경우는 후술하는 Function 모드에서 바른 수치를 설 정한다.

          (5) 확인후, 백색판을 Set하고 측정한다.

          (6) 측정후, 표시치를 약3초 Hold 한다. 그후, 자동적으로 Free Run 상태가 되고 물체색의 측정이
               개시된다.

             * 백색판은 TOPCON제 표준백색판 WS-1 또는 WS-2를 사용한다.

             * 출하시의 휘도율의 수치는 100.0%로 되어있다.

             * 백색판의 측정은 바른 수치를 설정하고나서 행한다. 바른설정을 하지않으면 틀린 측정치를 표시
               하므로 주의한다.

             * 백색판의 측정치는 전원을 OFF로 할 때까지 내부에 기억되고 있다. 단, 아래의 경우에는 백색판의
               Data가 없어진다.

               Function 모드에서 백색판의 휘도율을 변경한 경우

               FACTORY ON의 상태에 있어서 Function 모드에서 백색판의 보정계수를 변경한  경우.

             * 백색판의 측정치를 재확인할 경우는 후술하는 Function 모드에서 행한다.

             * 백색판을 다시 측정할 경우는 한번 전원을 OFF로 하고 다시 전원을 ON으로 해서 위의 조작을
               반복한다.

     5.3.2 표시모드의 절환

           5.2.2 광원색의 표시모드의 절환과 같다.

           단, 절환되는 모드에 대해서는 다르므로 3.2(2)표시모드의 절환을 참조한다.

     5.3.3 차의 측정

           5.2.3 광원색의 차의 측정과 같다.

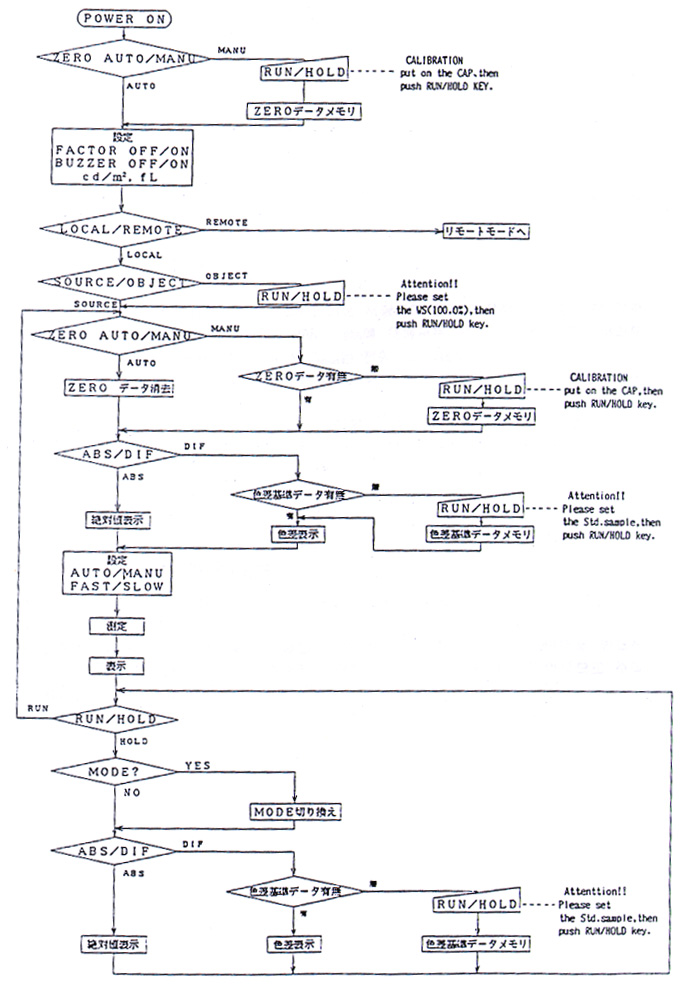

5.4 조작 순서도

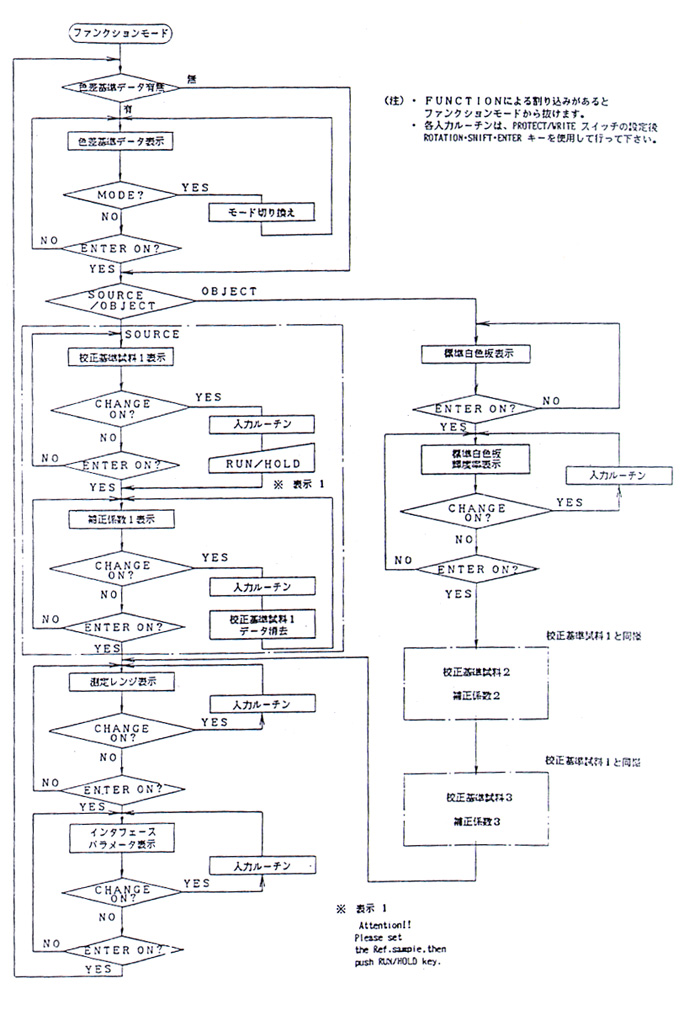

6. Function 모드의 사용방법

   Function 모드는 본기에 내장되어 있는 RAM(휘발성 메모리) 및 EEPROM(불휘발성 메모리)에 저장
   되어 있는 각종 메모리 Data의 확인, 변경등을 하기위한 모드이다.

6.1 Function 모드로 들어가는 방법

     Function 모드로의 이행 및 복귀는 내부누름 버튼스위치의 FUNCTION키에 의해서 한다. 즉,           FUNCTION 키를 한번 누르는 것에 의해 들어가고 다시 누르는 것에 의해 빠져나온다고 하는 동작을
     한다.

     * 본기가 Remote 모드에서 사용되고 있는 경우는 본모드로 이행하는 것은 할 수 없으므로  주의한다.

6.2 메모리 Data의 표시?변경

      메모리 Data는 RAM 또는 EEPROM의 어느쪽인가에 저장되어 있고 그저장 장소에 의해 각각
      (RAM Data), (EEPROM Data)라고 한다. RAM Data에 대해서는 본기의 전원을 한번이라도  OFF로
       하면 그내용이 없어지지만, EEPROM Data는 전원 OFF후에도 보존되어 있다.

      메모리 Data의 입력 또는 변경을 할 경우는 CHANGE 키를 누른다. 하지않을 경우는 ENTER 키를
      누른다. 표시가 차례로 절환된다.

      EEPROM내에 저장되어 있는 메모리 Data가 표시되어있을 때에 CHANGE 키를 누르면 아래와 같은
     프롬프트가 표시되고 부저가 울리므로 내부 DIF 스위치의 PROTECT/WRITE를  WRITE측으로 한다.



Attention !!  Please set  the PROTECT/WRITE SW  to the WRITE side.

       WRITE측으로 하면 각 메모리 Data가 있는 곳으로 커서가 이동하므로 ROTATION 키,

       SHIFT 키, ENTER 키를 사용해서 입력한다.

       * EEPROM에 대해서 쓰기를 할 경우에는 내부 DIF 스위치의 PROTECT/WRITE를 반드시
         WRITE측으로 설정한다. PROTECT측으로 되어있는 경우는 쓰기를 할 수 없으므로 주의한다.

     6.2.1 광원색의 경우

           Function 모드로 들어가면 우선, 색차기준시료가 표시된다. 이후, ENTER 키를 누를 때 마다
           아래의 화살표순서로 표시가 절환된다. 단, 차의 측정을 하고있지않을 경우는 색차기준시료의
          메모리 Data가 없으므로 다음의 메모리 Data가 처음에 표시된다.



색차기준시료			→	교정기준시료 1		→	보정계수 1
	↑						↓
		Interface의 Parameter			←		측정 Range

           (1) 색차기준시료 (RAM Data)

              - 차를 측정할 경우의 기준이 되는 시료의 Data를 표시한다.

              - 표시는 Function 모드로 이행했을 때의 표시모드에 의해서 결정되지만, 모드 스위치에 의해서
                 표시모드를 변경하는 것도 가능하다.

              * 본수치는 키 입력할 수 없으므로 주의한다.

              * 색차기준시료의 Data가 없는 경우는 표시되지않는다.

           (2) 교정기준시료 1 (EEPROM Data)

              - 광원색의 교정기준시료의 표시, 변경을 한다.

              - 표시모드에 관계없이 색도좌표 및 휘도 (x,y,L)로 표시된다. 단, 교정기준시료의 메모리 Data
                 가 없는 경우에는 수치대신에 *표를 표시한다.

              - 변경할 경우에는 CHANGE 키를 누르고 WRITE측으로 설정하고나서 ROTATION  키, SHIFT 키,
                  ENTER 키를 이용해서 기준치를 입력한다.

              - 기준치의 입력이 종료되면 아래와 같은 프롬프트가 표시되므로 이것에 따라서  교정기준시료를
                  Set하고 측정한다.



Attention !!  Please set  the Ref. sample, then  push RUN/HOLD key

              - 측정이 종료되면 그 측정치를 약3초간 표시한 후, 표시가 차례로 절환되고 새롭 게 산출한
                  보정계수 1 (K_X,K_Y,K_Z)를 표시한다.

           (3) 보정계수 1 (EEPROM Data)

              - 광원색의 보정계수의 표시?변경을 한다.

              - 변경할 경우에는 CHANGE 키를 누르고 WRITE 측으로 설정하고나서 ROTATION  키,  SHIFT 키,
                ENTER 키를 이용해서 입력한다.

              * 보정계수는 FACTOR OFF/ON 스위치가 OFF의 경우와 Remote 모드의 경우에는 측정치에
                   가미되지않으므로 주의한다.

              * 본계수는 상기 교정기준시료 1의 측정에 의해서 입력화는 방법 (간접입력에 의한 방법)과
            CHANGE 키, ROTATION 키, SHIFT 키, ENTER 키에 의해서 입력하는방법 (직접입력에 의한 방법)
            의 두가지가 있다.

              * 직접입력에 의해서 입력한 경우에는 간접입력에 의한 교정기준시료 1의 Data는 없어지므로
                  주의한다.

              * 직접입력, 간접입력의 우선순위는 같으므로 마지막에 행한 쪽의 Data가 최종적으로 기억된다.
              * 간접 또는 직접입력에 의해 보정계수를 새롭게 설정하면, 색차기준시료의 Data는 없어진다.
              * 출하시의 설정은 K_X, K_Y, K_Z 가 모두 1로 되어있다.

           (4) 측정 Range (EEPROM Data)

               - X₂, Y, Z 각 Up의 측정 Range의 표시?변경을 한다.

               - 본측정 Range는 판넬스위치의 AUTO/MANU를 MANU측으로 설정한 경우에 적용된다
               - 변경할 경우에는 CHANGE 키를 누르고 WRITE측으로 설정하고나서 ROTATION 키,
                   ENTER 키를 이용해서 입력한다.

               * 측정 Range는 Range1 에서 Range5까지 있고 Range1이 Gain 최대 (최대감도)로 되어있다.
                   측정범위의 자세한 내용은 14.(9) 사양의 휘도측정범위를 참조한다.

               * 출하시에는 X₂, Y, Z는 모두 Range3으로 설정되어 있다.

               * 본측정 Range는 AUTO/MANU가 AUTO측일때, 및 Remote 모드일때에는 적용되지않으므로
                  주의한다.

               * 측정 Range의 Parameter는 광원색, 물체색에서 공통이다.

           (5) Interface의 Parameter (EEPROM Data)

              아래의 설명은 본기가 내장되어 있는 Interface에 따라 다르므로 해당하는 쪽을 참 조한다.
               * 본 메모리 Data를 변경하고나서 Remote 모드로 이행할 경우는 Function 모드로
                   부터 빠져나온후, LOCAL/REMOTE 스우치를 REMOTE 측으로 설정하고, 전원을 다시

                  넣는다.

               * Interface의 Parameter는 광원색, 물체색에서 공통이다.

               ① GP-IB의 경우

                 - 본기의 Address의 표시?변경을 한다.

                 - 변경할 경우는 CHANGE 키를 누르고, WRITE 측으로 설정하고나서 ROTATION                     키, ENTER 키를 이용해서 입력한다.

                 * 출하시의 설정은 1번지로 되어있다.

         ② RS-232C의 경우

            - RS-232C에 관한 Parameter의 표시?변경을 한다.

            - 각 Parameter에 대해서는 각각 아래에서 선택하게 된다.

              Bud rate …………… 300 / 600 / 1200 / 2400

              Data length  ……… 7 / 8

              Parity ………………  NONE / EVEN / ODD

              Stop bit ……………  1 / 1.5 / 2

            - 변경할 경우는 CHANGE 키를 누르고, WRITE 측으로 설정하고나서  ROTATION 키, ENTER 키를
               이용해서 입력한다.

            * 출하시에는 300BPS, 7 bit, 기수 Parity, 1 Stop bit로 설정되어있다.

     6.2.2 물체색의 경우

          Function 모드에 들어가면 우선, 색차기준시료가 표시된다. 이후, ENTER키를 누를 때마다
          아래의 화살표 순서로 표시가 절환된다. 단, 색차기준시료와 백색판의 측정을 하고 있지않은 경우는
          색차기준시료 및 백색판의 메모리 Data가 없으므로 다음의 메모리 Data가 처음에 표시된다.


                     ↑                                      ↓



Interface의 Parameter

교정기준시료 2

                             ↑                              ↓



측정 Range

보정기준시료 2

                                ↑                       ↓



보정계수 3

←

보정기준시료 3

          (1) 색차기준시료 (RAM Data)

             6.2.1 (1) 광원색의 경우의 색차기준시료와 같다.

          (2) 백색판의 측정치 (RAM Data)

              - 백색판의 측정치를 표시한다.

              - 표시모드에 관계없이 삼자격치 (X,Y,Z)로 표시된다.

              * 본수치는 키 입력할 수가 없으므로 주의한다.

              * 백색판의 측정을 하지않는 경우는 표시되지않는다.

          (3) 백색판의 휘도율 (EEPROM Data)

              - 백색판의 휘도율(%)의 표시?변경을 한다.

              - 변경할 경우는 CHANGE 키를 누르고 WRITE측으로 설정하고나서 ROTATION 키, SHIFT 키,
                 ENTER 키를 이용해서 입력한다.

              * 휘도율의 수치는 80.0%부터 120.0%까지의 범위에서 설정한다.

                이범위 이외는 무효가 된다.

              * 출하시에는 휘도율이 100.0%로 설정되어 있다.

              * 휘도율을 변경했을 경우는 백색판의 측정 Data와 색도기준시료의 Data가 없어진다.
         (4) 교정기준시료2 (EEPROM Data)

            - 백색판의 교정기준시료의 표시?변경을 한다. 단, 측정할 시료는 백색판에 한한다.

            - 변경에 대해서는 6.2.1(2) 광원색의 경우의 교정기준시료1과 같다.

         (5) 보정계수2 (EEPROM Data)

            - 백색판의 보정계수의 표시?변경을 한다.

            - 변경에 대해서는 6.2.1(3) 광원색의 경우의 보정계수1과 같다.

            * FACTOR ON의 경우에 백색판의 보정계수를 새롭게 설정하면 백색판 및 색차기준 시료의
                Data는 없어진다.

         (6) 교정기준시료3 (EEPROM Data)

            - 물체색의 교정기준시료의 표시?변경을 한다.

            - 변경에 대해서는 6.2.1(2) 광원색의 경우의 교정기준시료1과 같다.

         (7) 보정계수3 (EEPROM Data)

            - 물체색의 보정계수의 표시?변경을 한다.

            - 변경에 대해서는 6.2.1(3) 광원색의 경우의 보정계수1과 같다.

            * FACTOR ON의 경우에 물체색의보정계수를 새롭게 설정하면 색차기준시료의 Data는 없어진다.
         (8) 측정 Range (EEPROM Data)

            - 6.2.1(4) 광원색의 경우의 측정 Range와 같다.

            * 측정 Range의 Parameter는 광원색, 물체색에서 공통이다.

         (9) Interface의 Parameter (EEPROM Data)

            - 6.2.1(5) 광원색의 경우의 Interface의 Parameter와 같다.

            * Interface의 Parameter는 광원색, 물체색에서 공통이다.

6.3 조작 순서도

7. Remote 모드의 사용방법

   본모드는 외부 PC에 의해서 본기를 제어하기위한 모드이다.

   * Remote 모드는 광원색의 절대치 측정전용이고 물체색과 차의 측정은 할 수 없다.

   * 본모드에서의 표시는 x, y, L모드에 고정되어 있다. 따라서 모드 스위치에 위한 표시의 절환
       은 할 수 없다.

   * 본모드에서는 FACTOR OFF/ON의 설정에 관계없이 보정계수에 의한 측정치의 보정은 하지
       않는다.

   * 이러한 세가지 것은 아래의 이유에 연유한다.

     계측기는 가능한한 진짜 Data에 가까운 Data를 출력하고 Data의 가공은 외부 PC에서 행하도록
     하는 것이 자유도가 크고, 동시에 오차가 일어나기 어렵게 된다.

     기본량의 Data(백색판과 색차기준시료의 삼자격치)가 있으면, 그외의 수치 (CIELAB,  CIELUV 등)의
     계산은 PC에서 간단히 구할 수 있다.

7.1 Remote로 들어가는 방법

     (1) 전원을 넣고 전술한 Function 모드로 들어가 6.2.1(5) Interface의 Parameter를 설정한다.

         * Remote 모드일때는 Function 모드로 이행할 수는 없다. 따라서 반드시 Remotee 모드로
             들어가기 전에 설정할 필요가 있으므로 주의한다.

         * Parameter의 설정의 자세한 내용에 대해서는 Function 모드의 항목을 참조한다.

     (2) Parameter의 설정이 끝나면 전원을 OFF로 한다.

     (3) 전원을 끈 상태에서 본기와 PC를 접속한다.

     (4) 내부 DIF 스위치의 LOCAL/REMOTE를 REMOTE측으로 한다.

     (5) 전원 스위치를 다시 넣는다. 본기는 Remote 모드로 들어가 측정의 Trigger를 기다리고 있는
            Hold 상태가 된다. 측정의 Trigger는 PC로부터의 Command에 의한 방법과 판넬 스 위치에 의한
           방법 두가지가 있다. 전자는 Command를 PC로부터 송출하는 것에 의해 측정을 하고  후자는
          측정마다 RUN/HOLD 스위치를 누르는 것에 의해서 측정을 한다.

         * 측정조건의 설정은 키 조작으로도 Command로도 할 수 있지만 마지막에 행한쪽으로  설정된다.
            단, Manual Range의 설정은 Command에 의한 방법밖에 할 수 없다.

         * Remote 모드에 있어서의 Manual Range의 설정은 Local 모드에서의 설정(Function 모드에
           의한다)과는 관계없다.

7.2 Command에 대해서

     본기가 Trigger를 기다리는 상태일 때, 아래의 표에 있는 Command를 PC로부터 송출하는 것에
     의해서 측정을 한다.



Command	기        능
ST    TF    TS    TA    RM    Xn    Yn    Zn	측정개시 및 Data 송신을 요구한다.  FAST/SLOW 스위치를 FAST측으로 한다.  FAST/SLOW 스위치를 SLOW측으로 한다.  AUTO/MANU 스위치를 AUTO측으로 한다.  AUTO/MANU 스위치를 MANU측으로 한다.  X2의 측정 Range를 Range n 으로 한다.  ( n : 1～5 )  Y의 측정 Range를 Range n 으로 한다.   ( n : 1～5 )  Z의 측정 Range를 Range n 으로 한다.   ( n : 1～5 )

      해당하는 Interface가 모두 File #1에서 Open 되어있었다고 하면 아래와 같이 프로그램 한다.

       예 1   A$ = ”TS_?RA_?ST”

                PRINT#1, A$ + CHR$ (13)

       예 2   A$ = ”TS_?RM_?X2_?Y2_?Z2_?ST”

                PRINT#1, A$ + CHR$ (13)

           ※ _?는 Space를 나타내고 있다.

       * 필요한 Command는 Comma 또는 Space로 구별해서 보내도록 한다.

       * Command를 생략한 경우는 현재 설정되어 있는 조건에서 측정을 한다.

       * Command를 보내는 순서는 임의이지만, 마지막 Command는 반드시 ST로 한다.

       * Command의 마지막에는 Carriage Return의 코드 (16진으로 0DH, 10진으로 13)를 붙인다.

       * 통상은 FAST/SLOW 스위치를 SLOW측으로 설정한다.

         측정치의 흩어짐을 억제할 수 있다.

7.3 Data 출력 Format

    Remote 모드에 있어서 출력되는 Data는 측정조건, 색도좌표, 삼자격치의 세가지로 그출력   Format은
    아래와 같이 되어있다.

       T*R*XnYnZn*Fn_?

       x=_?#.####_?

       y=_?#.####_?

       X=_?#.###E±##_?

       Y=_?#.###E±##_?

       Z=_?#.###E±##C_R

      - 측정조건의 설명

        ?T* : 대응속도, FAST/SLOW의 설정

           └- FAST …… F,  SLOW …… S

        ?R* : 측정 Range, AUTO/MANU의 설정

           └- AUTO …… A, MANU …… M

        ?Xn : 실제의 측정에 사용된 X₂의 측정 Range

           └- n = 1～ 5

        ?Yn : 실제의 측정에 사용된 Y의 측정 Range

           └- n = 1～ 5

        ?Zn : 실제의 측정에 사용된 Z의 측정 Range

           └- n = 1～ 5

        ?U* : 단위, cd/m²/fL의 설정

           └-  cd/m² …… C,  fL …… F

        ?Fn : 측정각

           └- 0.1°…… 1,  0.2°…… 2

           └-  1° …… 3,  2° …… 4

      ※ _?는 Space를 나타내고 있다.

      ※ #는 수치를 나태내고 잇다.

      ※ C_R은 Carriage Return 코드를 나타내고 있다.

    PC에 저장된 Data(문자열)를 수치로 변환하고 싶은 경우에는 INSTR, LEFT$, RIGHT$, MID$등의
    관수를 이용해서 문자열을 추출하고 그후, VAL 관수를 이용해서 수치화 한다.

    B$에 저장된 Data가 들어있는 경우에 휘도치를 변수 LUMI에 Set 하려면 아래와 같이 한다.

        예   WORK = INSTR (B$, ” Y=”) + 2

               LUMI = VAL (MID$ (B$, WORK, 10))

         ※ 아래와 같은 프로그램으로 하면 장래 출력 Format이 변경된 경우에 대폭적인 수정이 필요하게
             되므로 사용하지않을 것을 권한다.

               LUMI = VAL (MID$ (B$, 51, 10))

7.4 GP-IB에 대해서

    7.4.1 Connector의 Pin 배열

    7.4.2 사양

         (1) 코드         ASCII  7Bit   Parity 없슴.

         (2) Delimeter     Talker시 Carriage Return 코드를 보내는 것과 동시에 EOI = True로ㅠ한다.
                         Listener시 Carriage Return 코드를 Delimeter로 한다.

         (3) Sub Set     SH (Source Handshake) ……… SH1

                         AH (Acceptor Handshake) …… AH1

                          T (Talker ) …………………… T4

                          L (Listener) …………………… L2

                         SR (Service Request) ………… SR0

                         RL (Remote Local)  …………… RL0

                         PP (Parallel Poll)  ……………… PP0

                         DC (Device Clear) ……………… DC0

                         DT (Device Trigger) …………… DT0

    7.4.3 프로그램

         NEC社製 PC-9800 시리즈에 의한 프로그램 예를 아래에 나타낸다.

         * 아래 프로그램은 100회의 측정을 한 것이다.

         (1) PC 측으로부터 측정 Trigger가 보내진 경우.

            1000  ISET IFC

            1010  ISET REN

            1020 CMD DELIM=1 : 'DELIMITER=CR

            1030 CMD TIMEOUT=0 : 'KILL TIMEOUT FUNCTION

            1040 A$=”TS RA ST”

            1050 FOR I=1 TO 100

            1060  PRINT @ 1;A$

            1070  FOR LOOP=1 TO 10 : NEXT LOOP

            1080  LINE INPUT # 1;B$

            1090  PRINT B$

            1100 NEXT I

            1110 STOP : END

         (2) 본기의 RUN/HOLD 스위치에 의해 Trigger가 보내진 경우.

            1000  ISET IFC

            1010  ISET REN

            1020  CMD DELIMI=1 : 'DELIMITER=CR

            1030  CMD TIMEOUT=0 : 'KILL TIMEOUT FUNCTION

            1040  FOR I=1 TO 100

            1050   LINE INPUT @ 1;B$

            1060   PRINT B$

            1070  NEXT I

            1080  STOP : END

7.5 RS-232C에 대하여

    7.5.1 Connector의 Pin 배열

          본기는 모뎀측 (DCE)에 준한다.

   7.5.2 사양

        (1) 통신방식   2종

        (2) 同期방식   調步同期

        (3) 통신속도   300 / 600 / 1200 / 2400BPS

        (4) Bit 구성    Data Length … … 7 / 8

                       Parity …………… NONE / EVEN / ODD

                       Stop Bit ………… 1 / 1.5 / 2

                       코드  …………… ASCII 코드

        (5) 전압레벨    ±12V

        (6) FLOW 제어  송신시, DC1 (11H) 코드, DC3 (13H)

                        코드에 의한 Flow 제어를 한다.

   7.5.3 프로그램

        NEC社製 PC-9800 시리즈에 의한 프로그램 예를 아래에 표시한다.

        * 아래 프로그램은 100회의 측정을 한 것이다.

        (1) PC측으로부터 측정 Trigger가 보내진 경우.

           1000  OPEN ”COM1:071NN” AS #1

           1010  A$=”TS RA ST”

           1020  FOR I=1 TO 100

           1030   PRINT #1,A$

           1040   FOR LOOP=1 TO 300

           1050     WORK=LOC(1)

           1060     IF WORK>0 THEN 1090

           1070   NEXT LOOP

           1080   GOTO 1030

           1090   INPUT #1,B$

           1100   PRINT B$

           1110  NEXT I

           1120  CLOSE #1

           1130  STOP : END

        (2) 본기의 RUN/HOLD 스위치에 의해 Trigger가 보내진 경우.

           1000  OPEN ”COM1:071NN” AS #1

           1010  FOR I=1 TO 100

           1020   INPUT #1,B$

           1030   PRINT B$

           1040  NEXT I

           1050  CLOSE #1

           1060  STOP : END

8. User 교정기능의 사용방법

   본기는 User가 정확하게 관리된 기준 (예를 들면 TOPCON製 분광방사계 SR-1에 의해서 분광 측광한
     기준)을 가지고 있는 경우 이기준에 의해 User가 독자적으로 교정할 수가 있다.

   또, 본기를 2대이상 가지고 있는 경우에 어느것인가 1대를 기준으로 해서 각각이 표시하는 수치를
     맞출 수도 있다.

    User 교정기능은 내부 DIF 스위치의 FACTOR OFF/ON 스위치에 의해서 유효?무효가 결정되고
    그보정계수는 전술한 Function 모드에 의해 설정된다.

   자세한 내용은 6.2.1(2), (3)을 참조한다.

  8.1 광원색의 경우

     (1) FACTOR OFF/ON 스위치를 ON측으로 설정하고 전원을 넣는다.

     (2) FUCTION 키를 누르고 FUNCTION 모드로 들어간다.

     (3) ENTER 키에 의해 교정기준시료1를 표시시킨다.

     (4) PROTECT/WRITE 스위치를 WRITE측으로 한다.

     (5) CHANGE 키를 누른다.

     (6) User가 기다리고 있는 교정기준시료의 색도좌표 및 휘도 (x,y,L)를 입력한다. 입력은

         ROTATION 키, SHIFT 키, ENTER 키를 사용한다.

     (7) 입력이 끝나면 프롬프트가 표시되므로 이것에 따라서 교정기준시료를 Set하고 RUN/HOLD를
          눌러서 측정한다.

     (8) 측정이 종료되면 그측정치를 약3초간 표시한 후, 다음의 표시로 절환되므로 새롭게 산출한
           보정계수(K_X,K_Y,K_Z)를 표시한다.

     (9) PROTECT/WRITE 스위치를 PROTECT측으로 한다.

    (10) 다시 FUNCTION 키를 눌러 FUNCTION 모드로부터 빠져나온다. 이후, 아래와 같은 보정이
           가해진 측정치가 표시된다.

                X' = K_XX,  Y' = K_YY,  Z' = K_ZZ

                X', Y', Z' : 보정후의 삼자격치

  8.2 물체색의 경우

       광원색의 경우와 같다.

       단, 보정계수에는 백색판에 적용하는 것과 시료에 적용하는 것이 있으므로 각각 Function 모드에서
         설정한다.

9. 아날로그 출력 Connector의 사용방법

    내장된 X₂, Y, Z 각각의 수광소자로부터의 아날로그 출력을 본Conncetor로부터 할 수 있다.

    9.1 아날로그 출력전압과 휘도의 관계

        아날로그 출력 Y의 전압과 휘도의 관계는 Y의 출력전압이 0～2.4V에서 대략 아래의 표와 같이
         되어있지만 이표는 어디까지나 기준으로써 한다.

        본기는 모두 디지탈적으로 보정을 해서 표시하고 있기때문에 아날로그 출력전압과 휘도의 관계가
        엄밀히 필요한 경우에는 표시와의 상관을 알 필요가 있다.

                                                               (단위 : cd/m²)



	2°	1°	0.2°	0.1°
Range 1  Range 2  Range 3  Range 4  Range 5	0   ～   24  0   ～   72  0   ～  240  0  ～ 2,400  0 ～ 24,000	0   ～   96  0   ～  288  0   ～  960  0  ～ 9,600  0 ～ 96,000	0   ～   2,400  0   ～   7,200  0  ～   24,000  0  ～  240,000  0 ～ 2,400,000	0   ～   9,600  0   ～  28,800  0  ～   96,000  0  ～  960,000  0 ～ 9,600,000

        * 측정각 고정식의 BM-7에 있어서는 해당하는 부분을 참조한다.

        * Aperture Mirror의 가공정도에 의존하기때문에 엄밀한 수치를 구하는 경우는 표시와의 상관을
            구한다.

        * X₂, Z에 있어서는 원리상, 아날로그 출력전압과 휘도의 관계를 규정할 수 없으므로(휘도가 동일해도
            광원의 분광분포가 다르면 아날로그 출력전압이 다르다.) 할애한다.

    9.2 아날로그 출력 응답속도

         아날로그 출력의 응답속도는 사용하는 Range에 따라서 다르다. 자세한 내용은 14.(7) 사 양의
          아날로그 출력응답속도를 참조한다.

         * 점등시의 마무리 특성등을 조사할 경우에는 FAST/SLOW를 FAST로 설정한다. SLOW의 경우는
            적분콘덴서의 수치를 크게 해서 평활화를 하고 있으므로 응답속도가 늦게 되어있다.
    9.3 사용방법

       (1) 부속의 아날로그 출력 그래프에 Shield 선을 결합해서 본기에 접속한다.

           * 그래프의 Pin측이 신호로 되어있다.

       (2) Function 모드로 해서 X₂, Y, Z 각 Rang의 설정을 한다.

           * Range의 설정에 대해서는 6.2.1(4) 측정 Range를 참조한다.

       (3) 판넬스위치 AUTO/MANU를 MANU측으로 해서 Manual Range의 상태로 한다.

       (4) 측정의 목적에 따라 FAST/SLOW의 설정을 한다.

           * 자세한 내용은 2.2.1(2) FAST/SLOW 스위치의 설명을 참조한다.

       (5) 삼자격치에 대해서 절대치가 필요한 경우는 표시와의 상관을 찾는다.

        * 출력전압이 포화된 상태에서 사용하고 있으면 바른 측정을 할 수 없다. 반드시 적절한

          Range로 설정한다.

        * 출력 Interface는 약 100Ω이다. 기록계는 입력 인피던스가 10kΩ이상의 것을 사용한다.

        * 온도변화에 의해 Zero점이 이도할 경우가 있지만 고장은 아니다.

10. 내부연산처리에 대해서

    본기의 내부에서는 아래와 같은 연산처리를 하고 있다.

    10.1 색도좌표

        (1) CIE 1931 XYZ 표색계의 색도좌표

            x = X / (X+Y+Z)

            y = Y / (X+Y+Z)

        (2) CIE 1976 UCS 색도좌표

            u' = 4X / (X+15Y+3Z)

            v' = 9Y / (X+15Y+3Z)

    10.2 명도지수

         L^* = 116(Y/Y_n)^1/3-16    Y/Y_n>0.008856

             Y  : XYZ 표색계에 있어서의 삼자격치 Y의 수치

             Y_n : 완전확산반사면의 표준의 빛에 의한 Y의 수치

         단, Y/Y_n 이 0.008856이하의 경우는 다음식에 의한다.

          L^* = 903.29(Y/Y_n)      Y/Y_n≤0.008856

   10.3 크로마틱네스 지수

       (1) CIE 1976 L^*a^*b^*표색계

          a^* = 500 [(X/X_n)^1/3-(Y/Y_n)^1/3]  X/X_n>0.008856

          b^* = 500 [(Y/Y_n)^1/3-(Z/Z_n)^1/3]  Y/Y_n>0.008856

                                      Z/Z_n>0.008856

             X, Y, Z : XYZ표색계에 있어서의 삼자격치

             X_n, Y_n, Z_n : 완전확산반사면의 XYZ표색계에 있어서의 삼자격치

          단, X/X_n, Y/Y_n 또는 Z/Z_n에 0.008856이하의 수치가 있는 경우는 위의 식에 대응하는 입방근의
           항을 아래의 수치로 바꾸어서 계산한다.

              7.787 (X/X_n) + 16/116

              7.787 (Y/Y_n) + 16/116

              7.787 (Z/Z_n) + 16/116

       (2) CIE 1976 L^*u^*v^*표색계

          u^* = 13L^*(u'-u_n')

          v^* = 13L^*(v'-v_n')

              u', v' : CIE 1976 UCS색도좌표

              u_n', v_n : 완전확산반사면의 표준빛에 의한 u', v'의 수치

   10.4 색차

       (1) CIE 1976 L^*a^*b^*색차

          ΔE_ab^* = [(ΔL^*)² + (Δa^*)² + (Δb^*)²]^1/2

             ΔL^*, Δa^*, Δb^* : 두개의 물체색의 명도지수 L^* 및 크로마틱네스지수 a^*, b^*의 차.

       (2) CIE 1976 L^*u^*v^*색차

          ΔEuv^* = [(ΔL^*)² + (Δu^*)² + (Δv^*)²]^1/2

             ΔL^*, Δu^*, Δv^* : 두개의 물체색의 명도지수 L^* 및 크로마틱네스지수 u^*, v^*의 차.

   10.5 색온도?편차

        JIS Z 8725 광원의 분포온도 및 색온도?상관색온도의 측정방범에 의해서 구하고 있다.

        단, 색온도 Tc의 표시범위는 100,000～1,563K이고 흑체방사궤도로부터의 거리 duv에 대해서는
        1,000배 하기전의 수치를 표시하고 있다.

         * 본기가 표시하는 색온도의 수치는 JIS Z 8725에서 정의되고 있는 것처럼 CIE 1960 UCS 색도도
           상에서 구한 것이고 일부에서 사용되고 있는 Judd의 UCS 색도도상의 것과는 다르므로 주의한다
11. 보수

    11.1 점검정비

       (1) 정기교정

          측정정도를 유지하기위해 연 1회정도의 교정시험을 권한다. 교정은 본사에 상담한다.

       (2) 수리

           만에하나 고장이 생겼을 때는 그대로 본사에 상담한다. 본기의 수리에는 전용의 공와 설비를구
           필요로 하므로 분해하지 않는다.

       (3) 오염에 대해서

           본기의 Case가 더러워졌을 때는 건조하고 부드러운 천이나 실리콘크로스로 닦아낸다.
           신나, 아세톤등의 용제는 사용하지 않는다.
            본기의 Case 는플라스틱이기때문에 변경될  경우가 있다.
           렌즈면이 더러워져 있으면 측정오차의 원인이 된다.

    11.2 보관

         보관은 부속 Case에 수납하고 아래의 보관조건을 지켜서 보관한다.

         자동차의 안 등 고온다습할 가능성이 있는 장소, 먼지가 많은 장소, 급격한 온도변화가  있는 장소는
         피한다.

         또, 건조제( 실리카겔 등)와 함께 보관하면 보다 안전하다.

          - 보존조건      온도범위 : -20℃ ～ 60℃

                          습도범위 : 85%RH이하

12. 특별부속품

    12.1 AC 아답터

         본 Unit는 BM-7에 사용하는 전용 AC 아답터로 각입력에 따라 아래의 4종류에서 선택해서 사용한다.
            - AD-10860 ……… AC 100V  50/60Hz 용

            - AD-12860 ……… AC 120V  50/60Hz 용

            - AD-22860 ……… AC 220V  50/60Hz 용

            - AD-24860 ……… AC 240V  50/60Hz 용

    12.2 BM-7용 측색 프로그램

         본프로그램은 NEC社制의 퍼스널컴퓨터 PC-9801 시리즈용으로 Interface를 사용해서 아래와 같은
         처리를 한다.

         필요한 케이블과 Interface Board는 상기 메이카에서 구입한다.

           - BM-7에 대해 Trigger를 보낸다.

           - BM-7으로부터 얻어진  측정 Data에 대한 각종 연산처리

             xy 색도도의 작도 및 확대, 축소

             u'v' 색도도의 작도 및 확대, 축소

             a^*b^* 색도도의 작도 및 확대, 축소

             u^*v^* 색도도의 작도 및 확대, 축소

             색도도, 편차의 계산

             Attachment 렌즈등을 사용할 경우의 보정

             Data의 평균화 처리

           - 플로피디스크의 관리

             플로피디스크으로의 Data 쓰기

             플로피디스크로부터의 Data 읽기

    12.3 삼각 Ⅲ형

        본 Unit에 BM-7을 Set 하는것에 의해 피측정물의 시준을 쉽게 할 수 있다.

    12.4 미동대 S-3

        삼각 Ⅲ형의 운대를 떼어내고 본 Unit를 장치하고 이것에 BM-7을 Set 하는 것에 의해 상하좌우의
        미동이 가능하게 된다.

        Attachment 렌즈를 사용해서 미소면을 측정하는 경우등에 편리하다.

          - 가동범위  앙각   45°

                       부각  45°

                       회전  360°

   12.5 표준백색판 WS-2

        본 Unit는 물체색을 측정할 때에 사용하는 것이다.

         - 사양     시감반사율 : 95%이상

                                    (측정조건 : 0°입사 45°관측)

                      재      질 : 유산뱌륨 (BaSO₄)

                      백색면면적 : φ50mm

                      외      형 : φ78mm  t = 10mm

   12.6 Attachment 렌즈 AL-6

         본 Unit는 BM-7의 대물렌즈에 Set하고 합초거리를 단축하고 최소측정면적을 작게 한다.
          BM-7으로 미소면을 측정할 때에 사용한다.

         측정경의 크기에 대해서는 14.(5) 사양의 측정경을 참조한다.

   12.7 Mesh Filter MF-100

         본 Unit는 피측정물이 매우 높은 휘도이고 BM-7의 측정범위를 초과할 것 같은 경우에 사용하는
          것이다.

         BM-7의 대물렌즈의 선단부에 본 Unit를 Set하는 것에 의해 BM-7의 측정범위가 그 배율치 분만큼
         고휘도측으로 Shift 한다.

   12.8 ITV 아답터

        본 Unit는 라인상의 것을 측정하는 경우등, 파인더내를 매회 보는것이 번잡할 때에 사용하는 것이다.
        BM-7의 접안렌즈에 본 Unit를 Set하고 비디오카메라와 모니타를 접속하는 것에 의해 BM-7의
        파인더내의 상을 모니터상에서 관찰하는 것이 가능하게 된다.

        비디오카메라에 대해서는 렌즈가 C마운트이고 촬영면적이 2/3inch (8.8mm X 6.6mm)이면
        어느것이라도 사용가능하게 되어있다. 단, 대형이고 무거운 것은 사용하지않는다.

   12.9 외부 밧데리

        본 Unit는 실외에서의 측정등, AC 아답터를 사용할 수 없는 경우에 사용한다.

        본 Unit가 만충전의 상태에서 BM-7을 약 4시간 사용할 수 있다.

           - 사양   공칭용량 : 1800mAh

                       공칭전압 : DC8.4V

                       외    형 : 230mm X 65mm X 35mm

   12.10 외부밧데리 충전용의 AC 아답터

           본 Unit는 외부 밧데리의 충전에 사용하는 전용의 AC 아답터로 각 입력에 의해 아래의 2종류에서
           선택해서 사용한다.

              - AD-1018  ……… AC100V  50/60Hz 용

              - AD-1018B ……… AC120/240V  50/60Hz 용

   12.11 분광감도측정 Data

          본기는 출하시에 분광감도 특성시험을 각각 하고있으므로 상세한 Data를 희망하는 경우에는
          유상으로 제공할 수가 있다.

          본 Data를 사용해서 각종 보정계수를 구해 적용하는 것에 의해 엄밀한 측정을 할 수가 있다.
13. 시스템 도

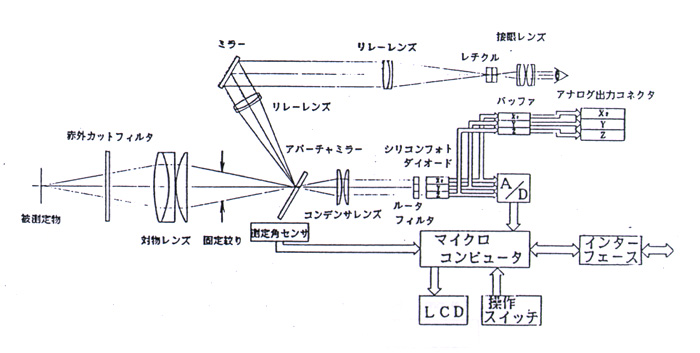

   13.1 Block 도

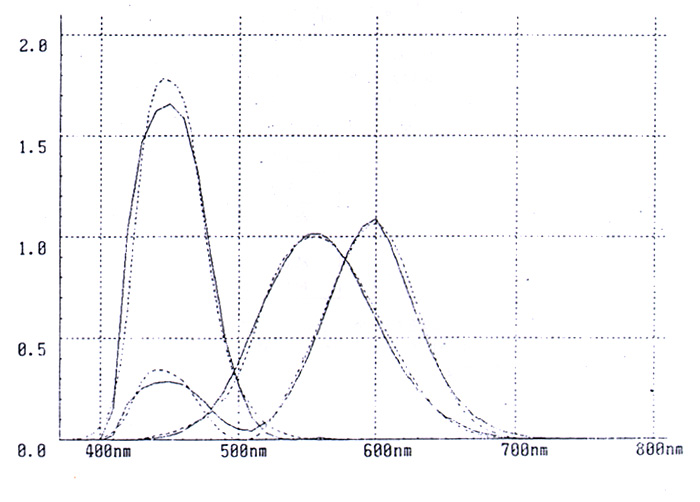

  분광감도곡선

14. 사양

     (1) 측정각 (시각)

         2°/1°/0.2°/0.1°절환식

         * 사양에 따라 측정각 고정식도 있다.

     (2) 광학계

         파인더 시야 : 5°

         대 물 렌 즈 : f = 80mm  F2.5

     (3) 분광감도특성

        CIE 1931 등색관수에 근사

        * JIS Z 8724의 루터조건을 만족시키고 있다.

     (4) 수광소자

         실리콘포드다이어드  3소자식 (X₂, Y, Z)

     (5) 측정경

         - 표준의 경우                           (단위 : mmφ)



측정각	측정거리   (m)
	0.35	0.5	1	5	10
2°     1°    0.2°    0.1°	10.0    5.0    1.0    0.5	15.4    7.7    1.5    0.8	32.8   16.4    3.3    1.6	169    85    17     8	341    170     34     17

          * Aperture Mirror의 가공정도에 따라 다소 변화한다.

          * 측정거리는 본기의 대물렌즈 금물선단에서의 거리로 나타내고 있다.

          * 측정각 고정식의 BM-7에 있어서는 해당하는 부분을 참조한다.

        - Apeture 렌즈 AL-6 사용의 경우   (단위 : mmφ)



측정각	측정거리 (mm)
	52 ～ 67
2°     1°    0.2°    0.1°	2.00 ～ 2.80   1.00 ～ 1.40   0.20 ～ 0.28   0.10 ～ 0.14

          * Aperture Mirror의 가공정도에 따라 다소 변화한다.

          * 측정거리는 Attachment 렌즈 금물선단에서의 거리로 나타내고 있다.

          * 측정각 고정식의 BM-7에 있어서는 해당하는 부분을 참조한다.

       (6) 측정기능

          표시모드에 따라 아래의 측정이 가능하다.

          - x,y,L (x,y : 색도좌표, L : 휘도)        ±Δ

          - u',v',L (u',v' : 색도좌표, L : 휘도)     ±Δ

          - X,Y,Z (X,Y,Z : 삼자격치)              ±Δ

          - Tc,duv,L (Tc : 색온도, duv: 편차)     ±Δ

          - CIE 1976 L^*a^*b^*   ΔEab^*              ±Δ

          - CIE 1976 L^*u^*v^*   ΔEuv^*              ±Δ

          * ±Δ는 기준치와의 차를 의미한다.

            예를 들면 x,y,L의 경우는 Δx, Δy, ΔL이 된다.

       (7) 응답속도

          - 표시간격     FAST/SLOW 어느경우도 약2초

                          (x,y,L모드에서 절대치 표시의 경우)

          - 아날로그 출력                             (단위 : ms)



		Range1	Range2	Range3	Range4	Range5
FAST	X2  Y  Z	30    30    30	15   15   15	5    5    5	3    3    3	1    1    1

            * 상기표의 응답속도라는 것은 Function Generator에 의한 방형파로 구동한 LED를 측정한
               경우에 있어서 본기의 아날로그 출력이 Peak치의 90%에 도달하가까지의 시간을 말한다.
       (8) 휘도단위

           칸데라매평방미터 (cd/m2)

            Foot Lambert     (fL)    절환식

       (9) 휘도측정범위                                                (단위 : cd/m²)

            * 측정각 고정식의 BM-7에 있어서는 해당하는 부분을 참조한다.

            * 측정각 절환스위치에 붙어있는 BM-7에서는 측정각 1°,0.2°,0.1°의 측정범위가 개략의 수치로
               표시되어 있다. 이것은 Aperture Mirror의 가공정도에 의존하기 때문이다.
            * 색채측정에 있어서는 휘도가 상기 범위내가 되어도 측정이 불가능하게 되는 경우가 있다.
               이것은 X₂,Z의 출력이 Over Range로 되어있기때문에 일어나는 현상이고 고장은 아니다.
               赤과 靑의 극단적인 색광을 측정할 경우에는 주의한다.

     (10) 휘도정도

          ±4% of rdg.

             (표준광원 A, 23℃±3℃, 65%RH이하, Auto Range)

          * 정도보증범위



측정각	휘도 (cd/m2)
2°    1°   0.2°   0.1°	10  ～    30,000   40  ～   120,000  100  ～ 3,000,000  400 ～ 12,000,000

           단, 위의 표에서 나타내어진 정도보증범위의 내, 아래표에서 한정되는 범위에 대해서는
            Manual Zero조정이 필요하게 된다.



측정각	휘도 (cd/m2)
2°    1°   0.2°   0.1°	1   ～    10      4   ～    40    100  ～  3,000    400  ～  4,000

     (11) 색도정도

         Δx, Δy 동시에 ±0.03이내

           (표준광원 A, 및 표준광원A와 소정의 색 Glass Filter의 조합에 대해서 23℃±3℃,65%RH이하,
                Auto Range)

         색도표시는 10cd/m²이하에 있어서도 하지만 정도보증범위는 위의 표의 수치이다.

           * 색도보증범위



측정각	휘도 (cd/m2)
2°    1°   0.2°   0.1°	10  ～   30,000     40  ～  120,000  1,000 ～ 3,000,000  4,000～ 12,000,000

           * 소정의 색 Glass Fiter라고하는 것은 아래의 TOPCON 소유의 필터를 말한다.

               Y-48       O-55      ?R-61

               V-44       B-46      ?T-44

               G-54       A-73B     ?IRA-05

     (12) 온도특성 : ±3%이내 (0℃～40℃의 범위에 있어서 23℃를 기준으로 한다.)

     (13) 습도특성 : ±3%이내 (85%RH이하에 있어서 60%RH를 기준으로 하다.)

     (14) 교정기준

         TOPCON 교정기준 (표준광원 A, 23℃±3℃, 65%RH이하) ,User 교정기준 (절환가능)

     (15) 표시 Dot-matrix 액정표시 : 20문자 × 4행   조명기능부착

     (16) Interface GP-IB/RS-232C  구입시에 지정

     (17) 아날로그 출력 : X₂, Y, Z에 비례한 아날로그 전압 출력

     (18) 전원 :  AC 아답터 (표준부속품), 외부 밧데리 (특별부속품)

     (19) 소비전력 : AC 아답터 사용시- GP-IB의 경우  약4VA , RS-232C의 경우 약3VA ,

     (20) 사용조건 : 온도 : 0℃～40℃ ,습도 : 85%RH이하

     (21) 보존조건 : 온도 : -20℃～60℃, 습도 : 85%RH이하

     (22) 외형수치 :  약325mm(길이) × 120mm(폭) × 162mm(높이)

     (23) 중량  : 약3kg

부  표

  ○ 색보정계수

      JIS C 1609

         400～760nm ---------------------------- 0.996

         450～500nm ---------------------------- 0.901

         500～550nm ---------------------------- 0.982

         550～600nm ---------------------------- 1.000

         600～650nm ---------------------------- 1.068

         650～700nm ---------------------------- 0.805

      표준 빛

         A ------------------------------------- 1.000

         D₆₅ ------------------------------------ 0.995

      필터 (표준빛 A에 의한 조명에서)

         R-61 ---------------------------------- 1.009

         O-55 ---------------------------------- 1.011

         Y-48 ---------------------------------- 0.999

         G-52 ---------------------------------- 0.986

         B-46 ---------------------------------- 0.967

      형광램프

         三波長域發光形 ------------------------ 1.007

         백  색  (FL-W) ------------------------ 1.004

         주광색  (FL-D) ------------------------ 0.998

       HID 램프

         고압수은램프 (H-4000) ----------------- 0.998

         형광수은램프 (HF-400) ----------------- 1.010

         양광램프 (D-400) ---------------------- 0.999

         메탈할라이드램프 (M-400) -------------- 0.999

         고압나트륨램프 (NH-400) --------------- 1.015

       칼라 TV

         적색 ---------------------------------- 1.060

         녹색 ---------------------------------- 0.988

         청색 ---------------------------------- 1.007

         백색 ---------------------------------- 1.004

         * 본기의 1 샘플의 분광감도에서 구한 것이어서 각각의 제품에 대해서는 다소의 차이가 있다.
  ○ 단위환산표
