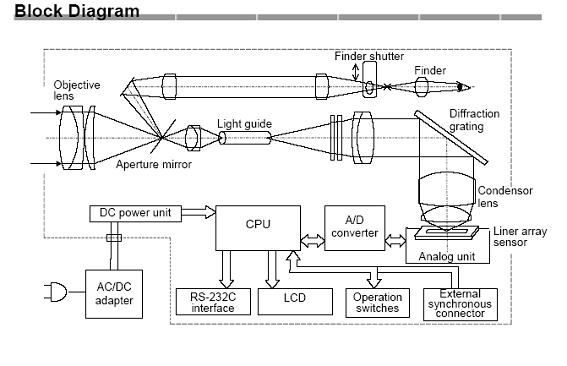

1.광학계
대물 렌지 초점 거리 f = 82mm F2.5
접안 렌지 파인더 시야 5˚
시도조정범위 ±5diopt
분광기
SPECTOL 파장폭 5nm
분광방식 포리크로미터
분산소자 회절격자
수광 소자 전자냉각형 리니아아레이센서
측정 각 2˚ / 1˚ / 0.2˚ / 0.1˚ 절환식
측정 거리 350mm ~ ∞ (대물 렌지 금물첨단 부터의 거리 )
측정 파장 범위 380nm ~ 780nm
파장 분해능 1nm
측정 모드 AUTO/MANUAL (주파수/적분시간), 외부수치 동기 신호 입력

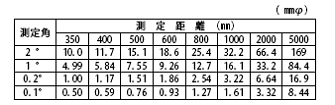

2.측정경
■측정 거리는, 대물 렌지 금물첨단 으로부터의 거레 거리에서 표시되고 있다.
■이 표의 수치는 설계 기준치로서, 실제의 직경과는 다소 차이가 있습니다.
3.측정 기능
표시 모드에 의해, 아래의 측정이 가능합니다.
* X , Y , Lv (X, Y :색도, L :휘도 cd/㎡)
* u , v , Lv (u, v :색도, L :휘도 cd/㎡)
* X ,Y ,Z (X, Y, Z :삼자격치)
* Tc, duv, Lv (Tc :색온도 K, duv :편차, L : 휘도cd/㎡)
* Le (Le : 방사 휘도 W/sr?㎡)
FUNCTION MODE 내에서의 설정에 의해, 2˚ 시야/10˚ 시야의 절환 가능
측정 시간1~31초 (통신 시간 제외)
정도 휘도 ±2.0%이내 (표준 광A에 대해서)
색도 ±0.002이내 (표준 광A에 대해서)
연속 휘도 0.3% (10회 연속 측정에 대해서, 2표준 비차)
색도 x y 0.0005(10회 연속 측정에 대해서, 최대치-최소치)
정도 보정 범위 측정각 2 ˚ 0.5~1,000 cd/㎡
1˚ 1~3,000 cd/㎡
0.2˚ 20~70,000 cd/㎡
0.1˚ 100~300,000 cd/㎡
(표준 광A에 대해서)
파장 ±0.3nm(수은 특정 휘도에 대해서)
온도 특성 휘도치에 대해서,±3%이내,
(5도~35˚C의 범위, 20˚C의 휘도를 표준으로 한다.)
변광 특성 5%이내
교정기준 TOPCON 교정기준 (표준 광A,23˚C ±3˚C ,65%RH이하)
표 시 닷매트릭스 액정 표시 20문자×4행 조명기능부
인터페이스
: RS-232C
/통신 속도 4800/9600/19200/38400BPS
/ 데이터 장 7bit/8bit
Parity 짝수/홀수/없음
/ Stop bit 1bit/2bit
전원 전용AC 아답터에 의해 DC12V를 배급
,AC100V~240V 50/60Hz
초_전력 약30W
사용온도 온도 5˚C~35˚C,
습도 85%RH이내
보존조건 온도 -10도C~50도C
,
습도 85%RH이내
외형순법 약 143mm(넓이)×237mm(높이)×406mm(길이)
무 게 약 5.5kg(본체만)
■표시 정도는 출하 시의 정도 입니다.
|
