●Digital Coating Thickness Gauge A456 Series. 세계적인 도막, 도금 두께 측정기 전문업체인
ELCOMETER사(영국)의 최신 제품으로 경제적인 가격 으로 용도에 따라 다양한 MODEL을 선택할 수 있다. 이 계측기들은 ASTM, BS,
DIN, ISO, KS, JIS 규격 에 준한다. ●Ferrous(F type): 철제나 주철등 자성체 위에 페인트, 애나멜, 세라믹, 고무, 유리, 스프레이도장 등의 도막과 아연,
황동, 하드크롬 등 도금의 두께측정(비자성체)이 되며 니켈도금만 측정 할 수 없다. ●Non-Ferrous(N type):
알루미늄, 황동, 구리, 스테인레스강 등 비철금속 위에 알루미늄산화피막, 페인트, 락카, 니스, 플라스틱, 유리, 섬유, 고무 등의
두께측정(비전도성물질) ●빠른 측정속도 : 분당 60회 이상
●모든 Model 백라이트 및 측정음 기능 ●크기:
130×70×35 M/M ●중량: 130g (Battery 포함) ●F, N 겸용
MODEL(FNF)은 한 개의 PROBE로 F, N 겸용. ●Menu 선택방식으로 간편한 작동. ●LED
Indicator
●F type(Ferrous): 철제나 주철등 자성체 위에 페인트, 애나멜, 세라믹, 고무, 유리, 스프레이도장
등의 도막과 아연,
황동, 하드크롬 등 도금의 두께측정(비자성체)이 되며 니켈도금만 측정 할 수 없다. ●N type(Non-Ferrous):
알루미늄, 황동, 구리, 스테인레스강 등 비철금속 위에 알루미늄산화피막, 페인트, 락카, 니스, 플라스틱, 유리, 섬유, 고무 등의
두께측정(비전도성물질) BASIC
: 간단한 Zero Cal 및 Cal 조정.백라이트(Back-Light) 및 측정음
기능.자동 OFF 기능. 미니통계기능.휴대형 무선 프린터 연결가능 STANDARD
: 간단한 Zero Cal 및 Cal 조정.백라이트(Back-Light) 및 측정음
기능.자동 OFF 기능. 휴대형 무선,유선 프린터 연결가능.통계기능 및 저장기능 (250개),저장값 불러오기 기능,
최대 최소값 설정가능.PC연결가능(EDTS+Cable 기본제공) TOP
: 간단한 Zero Cal 및 Cal 조정.백라이트(Back-Light) 및 측정음
기능.자동 OFF 기능. 휴대형 무선, 유선 프린터 연결가능.저장값 불러오기기능 최대 최소값 설정가능. 통계기능 및 저장기능(40,000개, 250 Batch), PC연결가능(EDTS+EDCS+Cable 기본제공)
Clock &
Alarm 기능
기 능
MODEL
PROBE
측정범위
측정단위
허용오차
비 고
BASIC
A456FBI1
일체형
F:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456NBI1
N:0 ∼1500㎛
A456FNFBI1
F:0 ∼1500㎛ N:0 ∼1500㎛
1㎛
±1-3% or ±3㎛
A456FBS1
분리형
F:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456FBS2
F:0 ∼5m/m
0.01m/m
±1-3% or ±0.02m/m
A456FBS12
F1:0 ∼1500㎛ F2:0 ∼5m/m
F:100㎛이하 0.1㎛ 100㎛이상
1㎛ F2:0.01m/m
±1-3% or F1:±2.5㎛ F2:±0.02m/m
두가지 RANGE 겸용
A456FBS3
F:0 ∼13m/m
0.01m/m
±1-3% or ±0.05m/m
A456NBS1
N:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456NBS1A
N:0 ∼1500㎛
Anodiser 用
A456FNFBS1
F:0 ∼1500㎛ N:0 ∼1500㎛
1㎛
±1-3% or ±3㎛
STAN DARD
A456FSS1
분리형
F:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456FSS2
F:0 ∼5m/m
0.01m/m
±1-3% or ±0.02m/m
A456FSS12
F1:0 ∼1500㎛ F2:0 ∼5m/m
F:100㎛이하 0.1㎛ 100㎛이상
1㎛ F2:0.01m/m
±1-3% or F1:±2.5㎛ F2:±0.02m/m
두가지 RANGE 겸용
A456FSS3
F:0 ∼13m/m
0.01m/m
±1-3% or ±0.05m/m
A456NSS1
N:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456NSS1A
N:0 ∼1500㎛
Anodiser 用
A456FNFSS1
F:0 ∼1500㎛ N:0 ∼1500㎛
1㎛
±1-3% or ±3㎛
TOP
A456FTS1
분리형
F:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456FTS2
F:0 ∼5m/m
0.01m/m
±1-3% or ±0.02m/m
A456FTS12
F1:0 ∼1500㎛ F2:0 ∼5m/m
F:100㎛이하 0.1㎛ 100㎛이상
1㎛ F2:0.01m/m
±1-3% or F1:±2.5㎛ F2:±0.02m/m
두가지 RANGE 겸용
A456FTS3
F:0 ∼13m/m
0.01m/m
±1-3% or ±0.05m/m
A456NTS1
N:0 ∼1500㎛
100㎛이하 0.1㎛ 100㎛이상 1㎛
±1-3% or ±2.5㎛
A456NTS1A
N:0 ∼1500㎛
Anodiser 用
A456FNFTS1
F:0 ∼1500㎛ N:0 ∼1500㎛
1㎛
±1-3% or ±3㎛
*EDTS: PC Software로서 PC상에서 Data를 받아서 Excel등의 프로그램과 연계시켜 줌. *EDCS: PC
Software로서 PC상에서 Data를 받아서 자체적으로 보관하며 그래프 등의 기능 지원
●A456 Series Probe 추가 방법. A456 Series는 한가지 본체에 같은 종류의 여러 가지 측정범위의
Probe를 추가 선택하여 사용할 수 있다.(일체형 제외) +F Type 본체 -> 모든 F Type Probe +N Type
본체 -> 모든 N Type Probe +FNF Type 본체 -> 모든 F, N, FNF Type
Probe ●Probe 설명 +Standard Probe - 일반적인 일자형 Probe로 기본 Model에 들어
있는 Probe 이다. +Right Angle Probe - 앞 부분이 'ㄱ'자로 꺽인 Probe로 파이프 내부와 같이 Standard
Probe가 들어 갈 수 없는 부분을 측정 할 때 유효하다. +Telescopic Probe - 앞 부분은 Right Angle과 같이
생겼으나 안테나와 같이 길이를 늘릴 수 있어 사람 손이 닿을 수 없는 깊숙한 파이프 내부나 홀 안쪽 같은 부분을 측정 할 수
있다. +PINIP Probe - 분리형 본체에 사용할 수 있는 일체형 Probe로 일체형 Model과는 다르게 분리형
본체에만 사용할 수
있다
Probe Type
모 양
Part Number
측정범위
허용오차
측정단위
F1 Standard
T456F1S
0 -1500 ㎛
±1-3% or ±2.5㎛
0.1㎛ :0-100㎛
1㎛:100-1500㎛
F1 Right Angle
T456F1R
F1 Telescopic
T456F1T
F1 PINIP
T456F1P
F2 Standard
T456F2S
0 - 5 m/m
±1-3% or ±0.02m/m
0.01 m/m
F2 Right Angle
T456F2R
F2 Telescopic
T456F2T
F2 PINIP
T456F2P
F12 Standard
T456F12S
F1 Mode 0-1500 ㎛ or F2 Mode
0-5m/m
F1 Mode ±1-3% or ±2.5㎛ or F2 Mode
±1-3% or ±0.02m/m
F1 Mode 0.1㎛:0-100㎛ 1㎛:100-1500㎛ or F2
Mode 0.01 m/m
F12 Right Angle
T456F12R
F12 PINIP
T456F12P
F3 Standard
T456F3S
0 - 13 m/m
±1-3% or ±0.03m/m
0.01 m/m
F3 PINIP
T456F3P
N1Standard
T456N1S
0 -1500 ㎛
±1-3% or ±2.5㎛
0.1㎛ :0-100㎛
1㎛:100-1500㎛
N1 Right Angle
T456N1R
N1 PINIP
T456N1P
N1A Anodiser
T4566N1A AS
N2 Standard
T456N2S
0 - 5 m/m
±1-3% or ±0.02m/m
0.01 m/m
FNF1 Standard
T456FNF1S
F,N: 0 -1500 ㎛
±1-3% or ±3㎛
1㎛
FNF1 Right Angle
T456FNF1R
FNF1 PINIP
T456FNF1P
* Model F12 probe 는 F1 mode와 F2 mode를 선택하여 사용
분리형 456 Probe Type
최소직경
최소반경
Headroom
최소지름
F1 Standard
4m/m
25m/m
85m/m
4m/m
F1 Right Angle
4m/m
25m/m
28m/m
4m/m
F2 Standard
4m/m
25m/m
89m/m
8m/m
F2 Right Angle
4m/m
25m/m
28m/m
8m/m
F1 2 Standard
4m/m
40m/m
89m/m
8m/m
F1 2 Right Angle
4m/m
40m/m
32m/m
8m/m
F3 Standard
15m/m
40m/m
102m/m
14m/m
N1 Standard
35m/m
25m/m
85m/m
6m/m
N1 Right Angle
35m/m
25m/m
28m/m
6m/m
N2 Standard
100m/m
150m/m
85m/m
14m/m
FNF1(N MODE)
38m/m
25m/m
88m/m
8m/m
FNFA(F MODE)
4m/m
25m/m
88m/m
4m/m

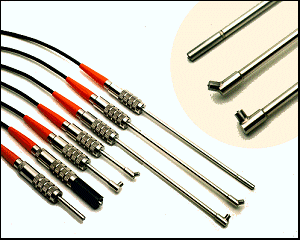

Elcometer 456 Miniature
Probe 세계적인 도막, 도금 두께 측정기 전문업체인 ELCOMETER사(영국)에서 심혈을 기울여 제작한 프로브로서, 기존의 일반
프로브가 측정할 수 없었던 작고 좁은 부분의 측정을 가능하게끔 제작한 미니프로브 입니다.
● 적용 -작고 깊은 구멍의 바닥이나 내부 -기존의 프로브로 측정이 힘들었던 작은 면적의
부위 -폭이 작은 파이프등의 내부 -굴곡이진 작은 면적의 부위 등 작은 부품등의 측정
에 용이합니다. ●특징 0∼500㎛ 까지의 측정범위로써 프로브의 끝부분이 45˚, 90˚로 굽어진 모델도 있어 기존의
Probe로 측정 을 못하던 부위의 측정이 가능해졌다. 기존의 456 본체에 추가하여 사용하므로 456모델의 특징에 준하 며 또한 별도로 본체와
같이 구입이 가능합니다. ●프로브사양 - 측정범위 : 0 - 500μm - 정 확 도 :
±1-3% or ±2.5μm -분 해 능 :0 - 100μm: 0.1μm,100 - 500μm:
1μm
