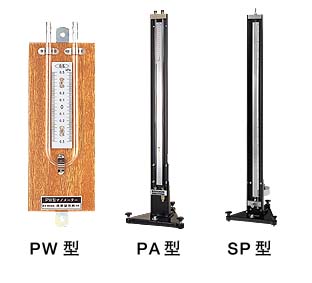

●형식 PW형
PW형 마노메타는
목제 패널형 U자형 마노메이타로
압력 및 진공도를 측정함
PW-D타입은 배수코크가 붙어 있슴
작동액：수은, 물,
또는 마노메타 Oil
●형식 PA형
금속 패널형
U자형 마노메이타
PA-D타입은 배수코크가 붙어 있슴
작동액：수은, 물,또는
마노메타 Oil
●형식 SP형
금속 패널형
단관식(일자형) 마노메이타
판
뒤에 물탱크 및 수직 튜브 부착
가능
작동액： 수은, 물 | |
|
|
| ■PW·PA형 마노메이타 측정 범위표 |
|
| 모델 |
눈금판M(수은) kPa |
눈금판W(물)kPa |
| 100 |
12(0.2kPa) |
1.0(0.01kPa) |
| 200 |
26(0.2kPa) |
2.0(0.01kPa) |
| 300 |
40(0.2kPa) |
3.0(0.01kPa) |
| 400 |
52(0.2kPa) |
4.0(0.01kPa) |
| 500 |
66(0.2kPa) |
5.0(0.01kPa) |
| 600 |
80(0.2kPa) |
6.0(0.01kPa) |
| 800 |
106(0.2kPa) |
7.8(0.01kPa) |
| 1000 |
130(0.2kPa) |
9.8(0.01kPa) |
| 1500 |
200(0.25kPa) |
14.6(0.02kPa) |
| 2000 |
266(0.25kPa) |
19.6(0.02kPa) |
*최소눈금: 수은사용시-모델 100~1000
: 0.2kPa
1500～2000
:0.25kPa
물
사용시 - 모델 100~1000 : 0.01kPa
1500～2000
: 0.02kPa
*Pa scale도 사용
가능
*수은 및 마노메타 오일은
별매품(PW 타입) |
|
■SP형 마노메이타 측정 범위표
|
| 모델 |
눈금판M(수은)/ kPa |
눈금판W(물)/kPa |
| 300 |
40(0.2kPa)
|
2.9( 0.01kPa) |
| 500 |
66(0.2kPa)
|
4.9( 0.01kPa) |
| 600 |
80(0.2kPa) |
5.8( 0.01kPa) |
| 800 |
106(0.2kPa) |
7.8( 0.01kPa) |
| 1000 |
133(0.2kPa) |
9.8( 0.01kPa) |
| 1500 |
200(0.2kPa) |
14.7( 0.02kPa) |
| 2000 |
266(0.2kPa) |
19.6( 0.02kPa) | |
최소눈금: 수은사용시-모델 300~2000 : 0.2kPa
물
사용시-모델 300~1000 : 0.01kPa
1500～2000
: 0.02kPa
*Pa scale도 사용 가능 |
