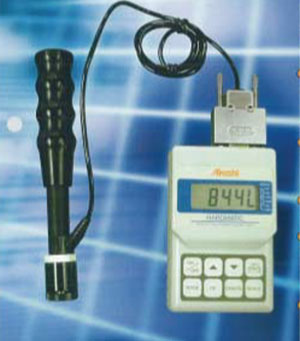

HH-411 |
|
|
●HH-411은 콤팩트한 타입에 우수한 조작성을 갖춘 반발식 포터블 경도계입니다.
원터치로 경도시험 가능. 현장에서 폭넓게
이용.
●풍부한 검출기 VARIATION
●범용검출기(D-TYPE)외에 특수한 용도로 대응 가능.경의 파이프 내벽 경도 시험용 DC
TYPE,
베어링 등 기어용 D+15 TYPE 작은 기어의 아래부분, 용접부의 코너부 등의 좁은 면 DL TYPE
●자동각도
보정기능
HH-411은 검출기를 대는 방향을 자동 인식. 중력 가속도의 영향을 자동적으로 보정. 또한 오프라인
에서 검출기 방향의 설정 조작
필요없음.
●미세한 시료 표면의 경도 시험 가능
표준장비 D TYPE: ￠22mm, 별매 DL TYPE : ￠4mm 만 있다면
경도 시험 가능.
구조물의 빈틈이나 기어의 홈부분 등 여러가지 시료 형태의 경도 시험에 이용.
●데이터 기억 기능
경도 시험 결과 최대 1800점 기억. 현장 순회시험 용이.
●목적에 맞는 경도 스케일 선택 가능
경도 HL값(L식: ASTM A 956에 의함)에 준하여, 비커스, 브리넬, 로크웰
C,로크웰 B, 쇼와의 각
경도 및 인장강도로 환산 가능 |
|
|
|
 |
| 본체 검출부 |
인펙트 해머 선단에 초경함금구 사용(D형:ASTM A 956사양) |
| 표 시 부 |
7SEGMENT 액정 표시 |
| 표 시 범 위 |
리브 - 1~999HL
비커스 - 43~950HV
브리넬 - 20
~ 894HB
로크웰(C스케일) - 19.3 ~ 68.2HRC
로크웰(B스케일) - 13.5 ~
101.7HRB
쇼아 - 13.2 ~ 99.3 HS
인장강도 - 499~1996MPa |
| 기 능 |
자동 각도 보정 기능/옵셋(OFF SET)기능/합격, 불합격 판정 기능
데이터 기억
기능:1800점/환산기능(표시 범위의 내용)
통계 연산 기능(평균, 최대, 최소, 평균치에서 벗어난 값,
표준편차)
슬립기능/타점 회수 표시 기능 |
| 출 력 |
RS232C출력 , SPC출력(각 1출력, 동시 출력 가능) |
| 사 용 전 원 |
단3형 알카리 건전지 2개(전지 수명:연속 사용시 7시간)
AC어댑터(특별 부속품) |
| 사 용 환 경 |
온도: 0~50℃ |
| 치 수/ 질 량 |
표시부:약 70W x 110D x 35Hmm, 약200g
검출부: ￠28 x 175mm, 120g |
| 시료 조건 |
최소 시료 두께 5mm 이상, 질량 5kg이상(단,질량이 0.1kg~5kg일 경우, 단단한 지지대로 고정한다면 시험가능)
시험장소: 시료 끝점에서 5mm 이상, 각 시험 장소 간 3mm 이상
시료 표면 거칠기:Ra 10마이크로미터 이내
|
[표준구성]
|
코드/부품번호 |
품명 |
사양 |
개수 |
|
19BAA450
|
표시기 UD-410
|
|
1
|
|
-
|
단 3형 알카리 건전지
|
|
2
|
|
-
|
취급 설명서
|
|
1
|
|
810-287
|
검출기 UD-411
|
D-TYPE 약 ￠28 x175mm,약 120g
(선단경
￠22mm)
|
1
|
|
-
|
인펙트 해머
|
|
1
|
|
19BAA457
|
초경합금 구
|
인펙트 해머에 장착
|
1
|
|
19BAA459
|
렌치
|
초경합금구 교환형
|
1
|
|
19BAA460
|
검출기 케이블
|
|
1
|
|
19BAA451
|
서포트 링
|
￠22mm
|
1
|
|
19BAA452
|
서포트 링(소)
|
￠14mm
|
1
|
|
19BAA258
|
청소 브러시
|
|
1
|
|
-
|
시험기용 수납 케이스
|
표시기, 검출기 용
|
1
|
|
19BAA265
|
경도 시험편
|
800HLD 상당
|
1
|
|
-
|
시험편용 수납 케이스
|
|
1
| |
*비고: 고무 등의 탄성 재료에 있어서는 경도 측정을 목적으로 사용 할 수 없음.
또 측정 대상의 강성(剛性)이 측정
결과에 영향을 미칠수 있음.
특히 얇은 판등의 측정은 피해야함 |
