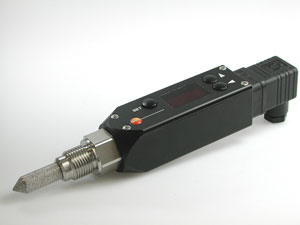

6740  |
|
|
|
|
●아날로그 출력
●측정표시값 설정가능
●최소값, 최대값 설정가능
●압력챔버 설치가능
●7-세그먼트
FND 지시가능(옵션)
●본체 360도 회전
●0555 6743/0555 6744 모델의 경우 본체에 방착되어있는 3개의 설정키로
출력
및
기본사양을
변경할 수 있음
●0555 6741/0555 6742 모델의 경우
PC와
연결하여 출력 및 기본사양
변경할
수
있음 | |
●압축공기 시스템
●gas engineering
●medical compressed air
|
|
| 기술데이터 |
6740 |
| 하우징 Housing |
| 재질 |
플라스틱, polyacrylamide |
| 크기 |
199.5x37x37 (아날로그 출력 플러그
포함) |
| 203.5x37x37 (Relay 출력 플러그포함) |
| 대기온도 |
-20 ... 70 °C |
| 저장온도 |
-40 ... 80 °C |
| 보호타입 |
IP 65 |
| 하우징 회전도 |
350°회전 (to align display) |
| 센서와 센서 보호 |
| 습도센서 |
프로토콜이 포함된 테스토 습도 센서 |
| trace humidity adjustment at -40° Ctpd |
| 온도센서 |
NTC |
| 센서guard |
Sintered stainless steel cap |
| 측정 불확실성 |
| 습도 |
+/- 1 K at 0 °Ctpd |
| +/- 3 K at -20 °Ctpd |
| +/- 4 K at -40 °Ctpd |
| 온도 |
+/- 0.5 K (0 ...50 °C) |
| 한계 시그널 출력 (옵션, 0554.3302) |
| 접촉 |
Contacts 2 floating NO contacts, max. 30 V/0.5 A |
| 표준 작동 점 |
4 °/12 °CtP, |
| 자유롭게 프로그램화된 디스플레이 |
| 측정 범위 |
|
압력노점(tracehumidity) |
- 60 … +30 °Ctpd (압력노점) |
| 대기 노점 |
- 80 ... - 15 °Ctd (at 30 bar rel.) (예>.그래프 p.7) |
| - 70 ... + 10 °Ctd (at 3 bar rel.) |
| - 60 ... + 30 °Ctd (at 0 bar rel.) |
| 온도 |
0 ... 50 °C |
| 압력 저항 |
testo 6740: 절대압 50 bar 까지 |
| 측정 체임버 0554.3303:
절대압 15 bar까지 |
| 아나로그 출력 |
|
| 시그널 |
4 ... 20 mA, two-wire |
| 스케일링 |
디스플레이/버튼을 통해 자유롭게 스케일 |
| |
(표준): 4 ...20 mA = -60 ... +30 °Ctpd |
| 다양한 출력 방식 |
°Ctpd, °Ftpd, °CtA (대기노점), |
| °FtA, %RH, ppmV, mg/m3, °C, °F |
| 분해능 |
12 Bit |
| 정확도 |
+/- 40 ìA |
| 전원 공급 |
|
Voltage 24 VDC
(10 ... 30 VDC allowed) |
알람 플러그 함께 (0554 3302) 20… 28 VDC |
| 최대 부하(Max. load) |
10 VDC: 100 Ohm, 30 VDC: 950 Ohm, cf. p.7 |
| EMC |
직접적인 89 /336 EEC 에 따라 |
|
ISO 8573 |
Umidità residua |
Applicazione tipica |
| |
|
Classe |
°Ctpd |
°Ftpd |
g/m3 |
ppmv |
|
|
1 |
-70 |
-94 |
0,003 |
4 |
Prod. Semi-cond. |
|
2 |
-40 |
-40 |
0,12 |
163 |
Essiccatore granulati |
|
3 |
-20 |
-4 |
0,88 |
1200 |
Aria di trasporto |
|
4 |
3 |
37 |
6 |
8150 |
Trasporto pneumatico |
|
5 |
7 |
44 |
7,8 |
10600 |
Tecnologia del vuoto |
|
6 |
10 |
50 |
9,4 |
12800 |
Aria per uso industriale |
|
7 |
- |
- |
- |
- |
Aria diretta |
| Macchinario |
Essiccatore per l'aria compressa |
| Monitoraggio/Controllo |
testo 6740 |
