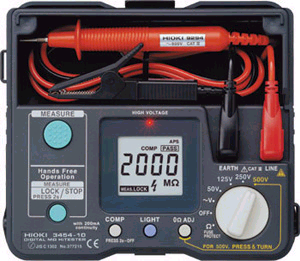

3454-11  |
|
|
●주요하게 전기 공작물과 대지간의 절연 상태를 측정하고, 절연 불량하여 누전(감전) 사고를 미연에
막는 목적에서 사용됩니다. 보다 안전하게 전기
공작물을 보안 유지하기 위하여 개선한 모델입니다.
3454-11은 절연 저항 측정에 적합한 200mA의 짧은 순회 흐름으로 믿을 수 있게 전기의
설비 절연을
연속적으로 검사할 능력이 있는 3-range 절연 저항 시험기입니다
●확실한 설비 진단에 대응, 현장에서의 사용감을 중시,기존에 나와있는 제품중 가격이 비교적 저렴
| |
|
|
|
절연
저항
|
절연
시험용 전압
|
250
V DC
|
500
V DC
|
1000
V DC
|
|
측정
범위 *1
|
4.000/40.00/400.0/500/4000(1000V
range only)MΩ
|
|
1st
effective range
|
0.200
to 50.0MΩ
|
0.200
to 200.0MΩ
|
|
2nd
effective range
|
0
to 0.199 MΩ/50.1 to 500MΩ
|
0
to 0.199 MΩ/
200.1 to 4000MΩ
|
|
Accuracy
|
1st
effective range :±3%rdg,±4%dgt
2st
effective range :±5%rdg,±5%dgt
|
|
Voltage
with no load
|
Not
more than 1.25 rated measurment
voltage
|
|
Min.resistance
|
0.25MΩ
|
0.5MΩ
|
1MΩ
|
|
Short
circuit current
|
1.2ma
max
|
|
Response
time
|
∞
to center,∞ to 0 MΩ within 5 s (within accuracy range)
|
|
Low
resistance(contimuity)
|
연속 40.00 ohm ~ 4.000 M-ohm, Short 회로전류 :200 mA,
Open terminal voltage:4 ~ 6 V
|
|
AC
voltage
|
0 ~ 750 V (50 / 60 Hz) ± 3 % rdg. ± 6 dgt., 입력저항 : 100 kW |
|
파워공급 |
R6P(AA) 망간 배터리 × 4 or LR6(AA)알카라인 배터리 × 4
|
|
치수.질랭 |
175 mm(6.9 in)W × 148 mm(5.9 in)H × 56 mm(2.3 in)D, 530 g
|
|
부속품 |
9294 TEST PROBE (for 3454-11/3454-10), 9289 TEST PROBE (for 3454-51), Strap band
