1.핀홀탐지
  핀홀탐지는 절연내력 시험과는 전혀 다릅니다.도막,Lining 막의 방청,방식의 결함 막을 손상시키지
  않고 보는것이 목적입니다.'막을 손상 시킬 우려가 있는 불필요한 높은 고전압을 쓰지 않을 것"을
  권장합니다.
2.탐지전압
  막의 두께 탐지전압의 관계(주로 TR 사용 일 때) 적정한 탐지 전압은 막두께와의 관계 만으로 정해
  지는 것은 아니고 막의 성질, 형상, 탐지 속도, 출력잔압의 성질, 사용기기의 특성 등 여러 가지 조
  건이 복잡하게 관계 되므로 미리 시험하여 정하는 것이 좋습니다. 당사의 TR형을 사용하여 절연성의
  일반적 도막, Lining막을 검사할 때는 다음 식을 계산한 값을 실험의 지표(목표)로서 참고하시기 바
  랍니다.
 ●1mm 미만의 두께 측정시
     kV=1+5T
     예) T=500㎛일 때 계산--- 1+5×0.5 = 3.5kV
 ●1mm이상 3mm 이하의 두게 측정시
     kV=6+T
    예) T=1.5mm일 때 계산--- 6+1.5=7.5kV
  ● 3mm 이상의 두께 측정시
    -kV=3+2T
   예) T=5mm일 때 계산--- 3+2×5=13kV
            -kV : 구하고져 하는 검사전압(파고치)
            -T : 막의 두께 미만의 두께 측정시(단위mm)

1.원형부러쉬(FB)
2.도체고무전극(rb)

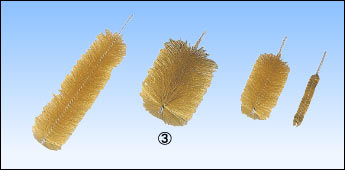

3.원형부러쉬(CB)

4.환형부러쉬(WB)

5.직관내면프로브(IP)

6.환형프로브용Holder(CH)

7.Cicle 전극(OE)

8.원통프로브용Holder(CH)
9.원형전극용 Holder(OH)

10.알미늄 Trunk Case
